Tổng hợp chung về cổ góp điện

139 Lượt xem

Cổ góp điện được mô tả là một thiết bị có hình dạng bên ngoài là hình trụ hay hình ống, được cấu thành từ những vành quấn quanh. Một bộ cổ góp điện gồm có 3 phần chính đó là vành góp, chổi than, giá đỡ chổi than sẽ giúp đưa điện vào và lấy điện ra cho 1 cơ cấu quay, motor quay. Chúng ta thường thấy nó ở các ru lô quấn nhả cáp hay các động cơ điện dạng quay.

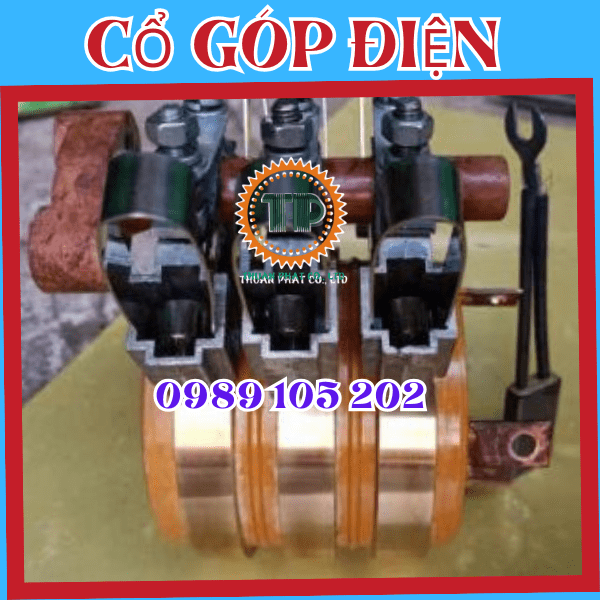

Cổ góp điện

Cổ góp điện hoạt động như thế nào?

Mỗi thiết bị đều có nguyên lý hoạt động riêng của nó. Riêng cổ góp điện hoạt động theo nguyên lý 2 chiều. Điều đó có nghĩa là khi ta đưa vào dòng điện từ giá đỡ chổi than thì đồng thời ta sẽ có dòng điện ra ở cực của vành góp và theo hướng ngược lại khi mà chúng ta cấp điện từ cực của vành góp thì cùng lúc đó ta có thể lấy điện được ở chổi than.

Hay nói cách khác đi, cổ góp điện hoạt động giống như cơ chế vòng quay của ổ bi, nó có phần bên trong quay liên tục và phần bên ngoài đứng yên. Các bộ phận như giá đỡ chổi than, chổi than và cổ góp kết hợp với nhau để dẫn điện đến động cơ quay. Do đó, đây là hai bộ phận không thể thiếu trong các thiết bị điện quay.

Tổng hợp chung về cổ góp điện

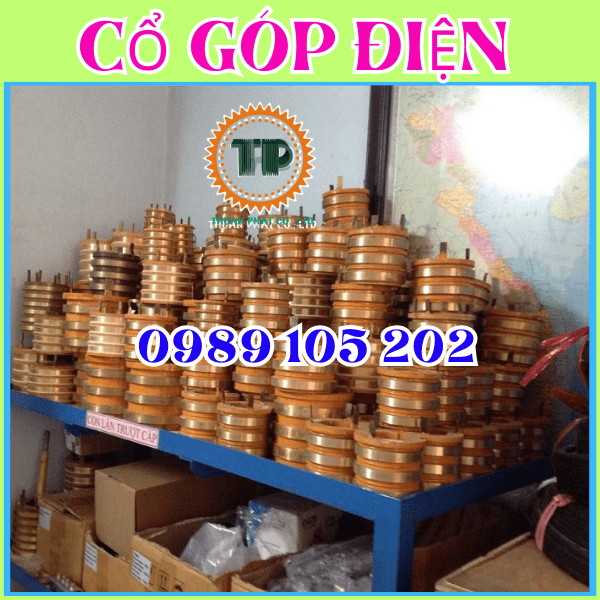

Cổ góp điện

Cổ góp điện có cấu tạo gồm những bộ phận gì?

Cổ góp điện có cấu tạo gồm vành đồng liên kết với nhau bởi lớp mica cách điện. Chổi than cổ góp được gắn vào giá đỡ, giá đỡ được cố định bởi phíp cách điện.

Cổ góp điện có nhiều loại được sản xuất sẵn theo pha, theo vành, theo cực như 2 pha (2 vành, 2 cực), 3 pha (3 vành, 3 cực), 4 pha (4 vành, 4 cực), 6 pha (6 vành, 6 cực), 8 pha (8 vành, 8 cực). Việc thay thế chổi than rất dễ dàng khi bị mòn, đảm bảo tiếp xúc tốt giữa chổi than với vành góp. Cổ góp điện thường phải được che kín tránh bị ướt khi vận hành nếu không sẽ gây ra hiện tượng bị nhiễu điện, chập điện giữa các vành góp.

Tổng hợp chung về cổ góp điện

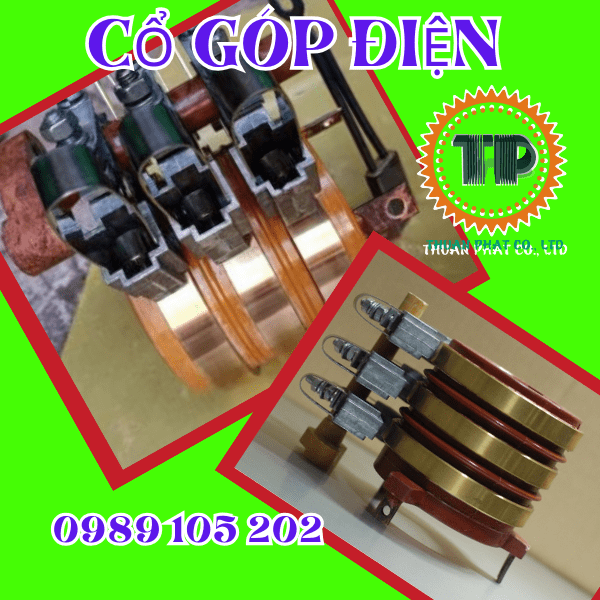

Cổ góp điện

Cổ góp điện gồm những loại nào?

Cổ góp điện được phân loại dựa theo kích thước đường kính trong, đường kính ngoài, số pha và loại chổi than. Một số cổ góp điện được sử dụng phổ hiện nay

+ Cổ góp điện 2 pha: 20x50x50mm, 25x65x55mm, 20x60x50mm, 25x60x50mm,…

+ Cổ góp điện 3 pha: 30x70x75mm, 40x80x70mm, 55x100x90mm, 65x112x100mm, 75x125x110mm, 85x140x125mm, 90x160x140mm,…

+ Cổ góp điện 4 pha: 20x50x75mm, 25x65x90mm, 20x60x90mm,…

+ Cổ góp điện 5 pha: 55x110x108mm, 60x140x130mm, 65x140x125mm,…

+ Cổ góp điện 6 pha: 65x130x115mm,65x130x145mm,…

+ Cổ góp điện 8 pha: 75x140x247mm,…

Tổng hợp chung về cổ góp điện

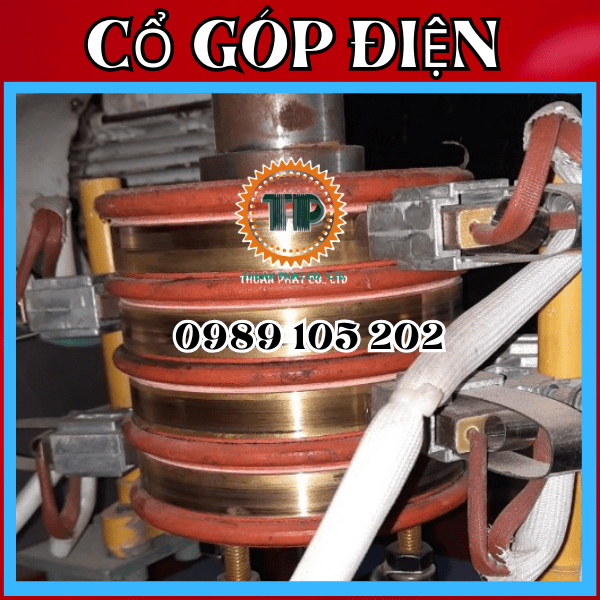

Cổ góp điện

Trước khi chọn mua cổ góp điện cần lưu ý thông số kỹ thuật sau:

Tổng dây điện ra và dây điện vào.
Kích thước đường kính trong (ID)
Kích thước đường kính ngoài (OD)
Chiều cao vành góp (Height)
Vật liệu cổ góp điện.
Chế độ làm việc.
Công suất Max của cổ góp chổi than.
Kích thước lá than.
Chất liệu của lá than (J201 và J164).

Cổ góp điện được lắp đặt như thế nào?

Tổng hợp chung về cổ góp điện

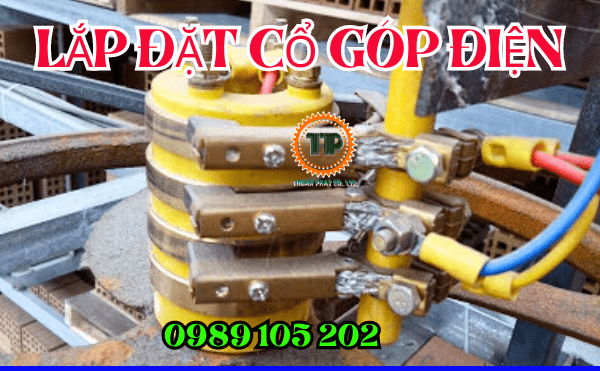

Lắp đặt cổ góp điện

Bước 1: Lắp chổi than vào cần nhôm của giá đỡ chổi than

Bước 2: Lắp từng cần nhôm của giá đỡ than vào cây phíp cố định, điều chỉnh khoảng cách giữa các cần nhôm của giá đỡ than tương ứng với vị trí rãnh đồng của vành góp. Riêng đối với giá đỡ than liền khối, nhà sản xuất đã cố định sẵn vị trí lắp lá than.

Bước 3: Chọn vị trí thích hợp gia cố và lắp đặt phần giá đỡ chổi than cố định. Chú ý: giá đỡ chổi than được đấu nguồn điện vào và lắp cố định.

Bước 4: Lắp vành góp vào trục quay. Lưu ý: chọn đường kính trong vành góp có kích thước bằng trục quay động cơ.

Bước 5: Đấu điện nguồn vào cho bộ cổ góp, phần vành góp là lấy điện ra cho động cơ.
