Thanh ray C cầu trục là một hệ thống dây chuyền để quản lý trơn tru và an toàn các dây cáp mang dòng điện cao được sử dụng trong cầu trục, cổng trục và bất kỳ thiết bị di động công nghiệp nào khác.
Công dụng của thanh ray C cầu trục
- Ngăn ngừa tình trạng dây cáp dẹp bị xoắn rối.
- Ngăn chặn tình trạng dây cáp bị kẹp, kẹt và bị ngắt kết nối và gây ra đoản mạch.
- Duy trì và kéo dài tuổi thọ dây cáp dẹp.
Thanh ray C cầu trục
Thông số kỹ thuật thanh ray C cầu trục

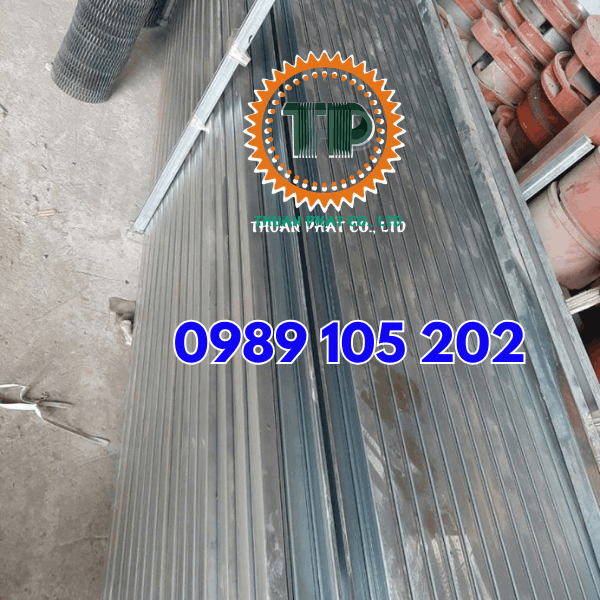

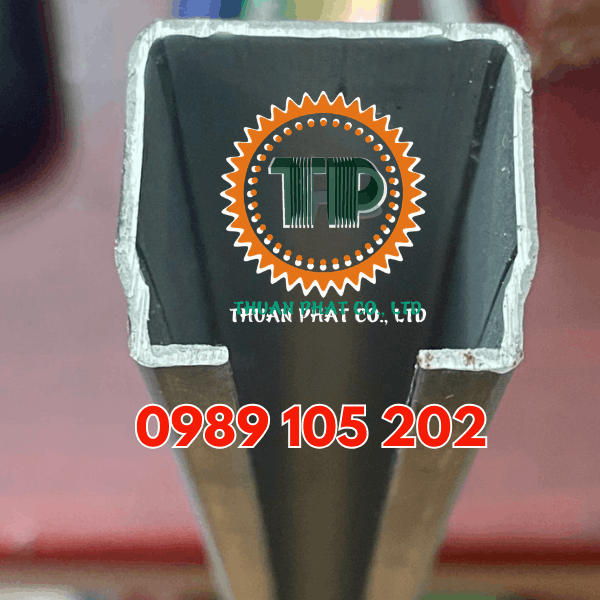

Thanh ray C cầu trục là loại ray có hình chữ C có kích thước 30 x 32 và độ dày 1.5 mm, mỗi thanh ray có chiều dài 3 mét.
- Vật liệu ray C và các phụ kiện : thép cứng được xi mạ
- Tốc độ di chuyển con lăn treo cáp: ＜120m/phút
- Nhiệt độ làm việc: -40℃~125℃
- Khả năng chịu tải của thanh ray C: ＜120kg
- Độ sâu vòng cáp: ≥0,3m (khi tốc độ di chuyển không quá 35m/phút); ≤0,8m (khi tốc độ di chuyển trong khoảng 35-50m/phút); ≥0,8m (khi tốc độ di chuyển trong khoảng 50-80m/phút).
Thanh ray C cầu trục
Thiết kế hệ thống thanh ray C cầu trục
Đường ray C được thiết kế sao cho các con lăn treo cáp có thể di chuyển tự do bên trong đường ray C trong khi kéo theo dây cáp. Nhờ đó cáp không bị rối khi bị luân chuyển mở rộng hoặc thu hồi liên tục theo các hoạt động dịch chuyển của xe con palang . Điều này giúp cải thiện độ bền, độ tin cậy và hiệu suất của sản phẩm tổng thể.
Thanh ray C cầu trục
Cách tính độ dài thanh ray C cầu trục và cáp điện chạy trên thanh ray C
Đường ray C có chiều dài tiêu chuẩn là 3 mét. Tùy thuộc vào khẩu độ của cầu trục sẽ xác định được tổng chiều dài cần thiết của ray C. Lúc đó các thanh ray C sẽ được nối với nhau bằng các khớp nối. Để xác định chiều dài của sợi cáp, đầu tiên chúng ta cần biết chiều dài của rãnh C. Sau đó, chúng ta tính tổng độ võng yêu cầu của cáp khi hai xe đẩy cáp chạm vào nhau.
Lắp đặt của hệ thanh ray C cầu trục
- Đường ray C thường được đặt trên chuyển động di chuyển ngang của máy móc cầu trục và palang
- Nhiều loại cáp khác nhau có thể được sử dụng như dẹp, tròn, v.v. nhưng phổ biến nhất là loại dẹp.
- Đối với hệ di chuyển ngang của cầu trục, một đầu của cáp được kết nối với tủ điều khiển cầu trục. Toàn bộ sợi cáp được luồn và mang bởi hệ thống con lăn treo cáp của hệ ray C. Đầu kia của cáp đi vào tủ điều khiển hoặc cầu đấu điện của palăng hoặc bất kỳ vật nặng di động nào khác.
- Hệ thống thanh ray C cũng có thể được sử dụng để kết nối cáp treo vận hành bằng tay với bảng điều khiển. Điều này giúp người vận hành máy cẩu hoặc palang di chuyển thay vì vận hành máy từ một vị trí cố định.
Thanh ray C cầu trục
Các loại phụ kiện ray C cầu trục

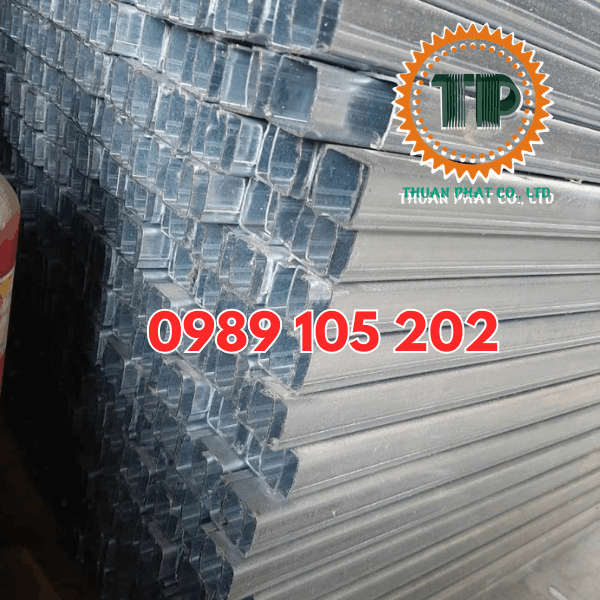

- Thanh ray C: Thường dài 3m hoặc 5m/thanh, kích thước phổ biến là 30*30, 30*40 hoặc 40*50.

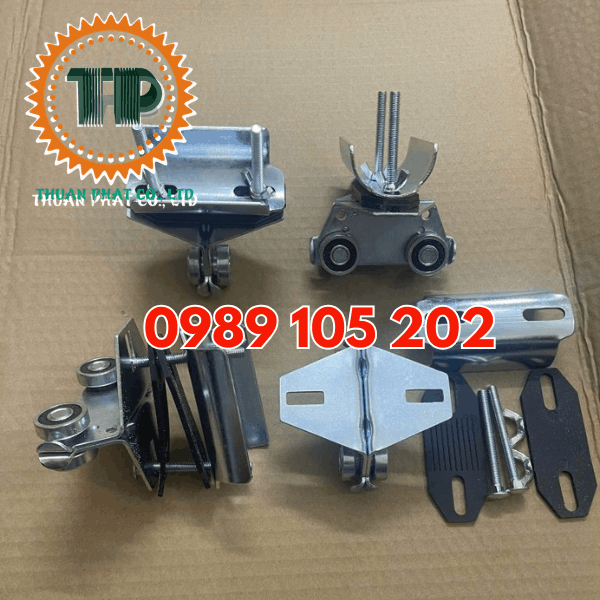

- Con lăn treo cáp: Thiết kế có bánh xe chạy bên trong máng, dùng để kẹp và treo dây cáp dẹt.
- Con lăn dẫn hướng: Nằm ở vị trí đầu tiên để kéo các con trượt cáp khác di chuyển theo.
- Khớp nối ray C: nối các thanh ray C lại với nhau.
- Kẹp cố định ray C: cố định thanh ray C, tránh bị xê dịch.
- Kẹp cuối cáp: Dùng để giữ chặt đầu dây cáp, tránh bị căng đứt hoặc tuột.
- Dây cáp dẹt: Loại cáp chuyên dụng cho cầu trục có các sợi đồng dẹt xếp cạnh nhau.
