Hướng dẫn đấu nối điều khiển cầu trục Telecrane F21-2S

Muốn biết cách đấu nối điều khiển cầu trục Telecrane F21-2S, chúng ta cần tìm hiểu kỹ thông số kỹ thuật của điều khiển này, từ đó sẽ dễ dàng đấu nối theo các bước hướng dẫn chi tiết bên dưới của Công ty Thuận Phát – đơn vị chuyên cung cấp điều khiển cầu trục các loại.

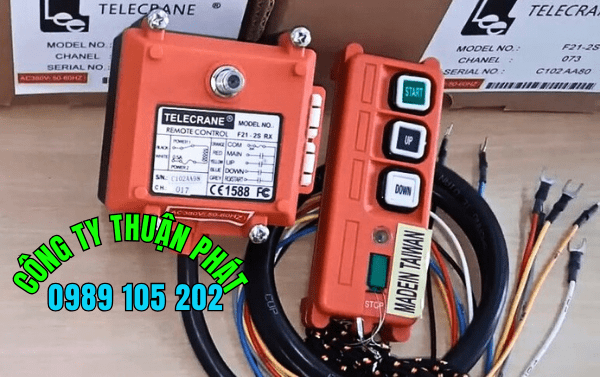

Bộ điều khiển cầu trục Telecrane F21-2S

Bộ điều khiển cầu trục Telecrane F21-2S

Thông số kỹ thuật của bộ điều khiển cầu trục Telecrane F21-2S

Thông số chung:

• Tần số: 310,3 ~ 331,165(MHz).
• Kiểm soát tần số: tinh thể thạch anh.
• Tiếp xúc đầu ra: niêm phong tiếp 20A / 250V.
• Độ nhạy ≥-110dBm.
• Thời gian đáp ứng: 0,065s.
• Cấp bảo vệ: IP65.
• Khoảng cách hoạt động :100 m.
• Nhiệt độ hoạt động -35 ° ~ 80 ℃.
• Bảo mật:  4,3 tỷ mã ID

Bộ phát tín hiệu:

• Kích thước: 130 x 45 x22 mm.
• Trọng lượng: khoảng 120 g (không pin).
• Nguồn cung cấp: hai 1,5V pin kiềm AA.
• Có thiết bị bảo vệ nguồn.
• Khóa an toàn.

Bộ thu tín hiệu:

• Kích thước: 84x82x48mm.
• Trọng lượng: khoảng 400g (gồm 1,5m cáp đầu ra).
• Điện áp đầu vào: AC: 24/48/110/220 / 380V (dung sai 10 %).
• DC: 12 / 24/48V.

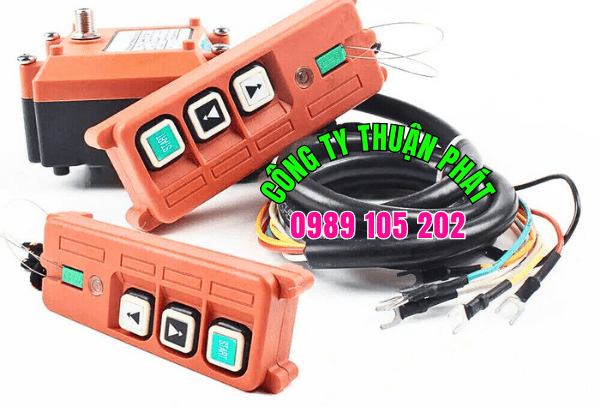

Bộ điều khiển cầu trục Telecrane F21-2S

Bộ điều khiển cầu trục Telecrane F21-2S

Bộ điều khiển cầu trục Telecrane F21-2S

Hướng dẫn các bước đấu nối bộ điều khiển cầu trục Telecrane F21-2S

Bước 1: Kiểm tra các phụ kiện: Đảm bảo rằng bộ điều khiển có đầy đủ các phụ kiện cần thiết.

Bước 2: Kiểm tra điện áp nguồn: Kiểm tra và xác định điện áp nguồn của bộ điều khiển.

Bước 3: Xác định và phân biệt dây nguồn và dây tín hiệu: Bộ điều khiển F21-2S bao gồm tổng cộng 7 dây, trong đó có 2 dây nguồn và 5 dây tín hiệu. Cụ thể:

• Dây trắng và đen, có gắn tem AC220V/50Hz hoặc AC380V/50 Hz, là dây cấp nguồn cho bộ điều khiển.
• Dây cam được sử dụng làm dây chung.
• Dây đỏ được sử dụng để cấp nguồn cho cuộn hút khởi động từ tổng.
• Dây vàng được sử dụng để cấp nguồn cho cuộn hút khởi động từ lên.
• Dây xanh được sử dụng để cấp nguồn cho cuộn hút khởi động từ xuống.
• Dây xám không sử dụng.

Bước 4: Xác định vị trí của các khởi động từ: Làm rõ vị trí của các khởi động từ cấp nguồn tổng, khởi động từ điều khiển nâng và hạ trong tủ điện.

Bước 5: Thực hiện đấu nối điều khiển từ xa.

Trường hợp 1: Bộ điều khiển sử dụng nguồn 380V, Khởi động từ có cuộn hút 220V

• Đấu Chân A2 của cuộn hút của tất cả các khởi động từ vào chân mát của đầu ra biến áp 220V
• Đấu dây ĐEN và dây TRẮNG vào nguồn 380V
• Đấu dây CAM vào đầu ra của biến áp 220V
• Đấu dây ĐỎ vào chân A1 của khởi động từ tổng
• Đấu dây VÀNG vào chân A1 của khởi động từ lên
• Đấu dây XANH vào chân A1 của khởi động từ xuống

Trường hợp 2: Bộ điều khiển sử dụng nguồn 380V, Khởi động từ có cuộn hút 380V

• Đấu Chân A2 của cuộn hút của tất cả các khởi động từ vào dây lửa bất kỳ của nguồn 380V
• Đấu dây ĐEN và dây TRẮNG, CAM vào 3 dây lửa của nguồn 3 pha/ 380V (chú ý dây CAM không được đấu chung đường nguồn với chân A2 của khởi động từ)
• Đấu dây ĐỎ, VÀNG, XANH vào chân A1 của khởi động từ tổng, lên, xuống

Trường hợp 3: Bộ điều khiển sử dụng nguồn 220V, Khởi động từ có cuộn hút 220V

• Chân A2 của cuộn hút của tất cả các khởi động từ đảm bảo đã đấu vào chân mát của đầu ra biến áp 220V
• Đấu dây ĐEN vào cùng vị trí chân mát của đầu ra biến áp với chân A2 khởi động từ
• Đấu dây TRẮNG và CAM vào cùng đầu ra 220V của biến áp
• Đấu nốt các dây ĐỎ, VÀNG, XANH vào chân A1 của khởi động từ tổng, lên, xuống

Bước 6: Xử lý dây tín hiệu thừa: Quấn cách điện đầu dây XÁM lại cho an toàn

Bước 7: Kiểm tra tổng thể và chạy thử: đóng khóa từ và chạy thử điều khiển từ xa để đảm bảo việc đấu nối đã chính xác.

Công ty Thuận Phát là đơn vị có hơn 10 năm kinh nghiệm trong lĩnh vực cung cấp các bộ điều khiển cầu trục Telecrane F21-2S và điều khiển cầu trục từ xa khác nên rất am hiểu về cách đấu nối chúng, nếu bạn vẫn còn thắc mắc gì có thể liên hệ ngay hotline 0989 105 202 để được hỗ trợ nhanh nhất.
