Quy trình 5 bước lắp đặt hệ ray C cầu trục 30x32 mm

Ray C cầu trục 30x32 mm là thiết bị chuyên dùng làm máng dẫn hướng và treo cáp điện dẹt (hoặc cáp tròn) giúp cấp điện cho palang, cầu trục, cổng trục di chuyển ổn định mà không bị xoắn rối. Chi tiết quy trình 5 bước lắp đặt hệ ray C cầu trục hoàn chỉnh trong bài viết bên dưới, hãy cùng xem.

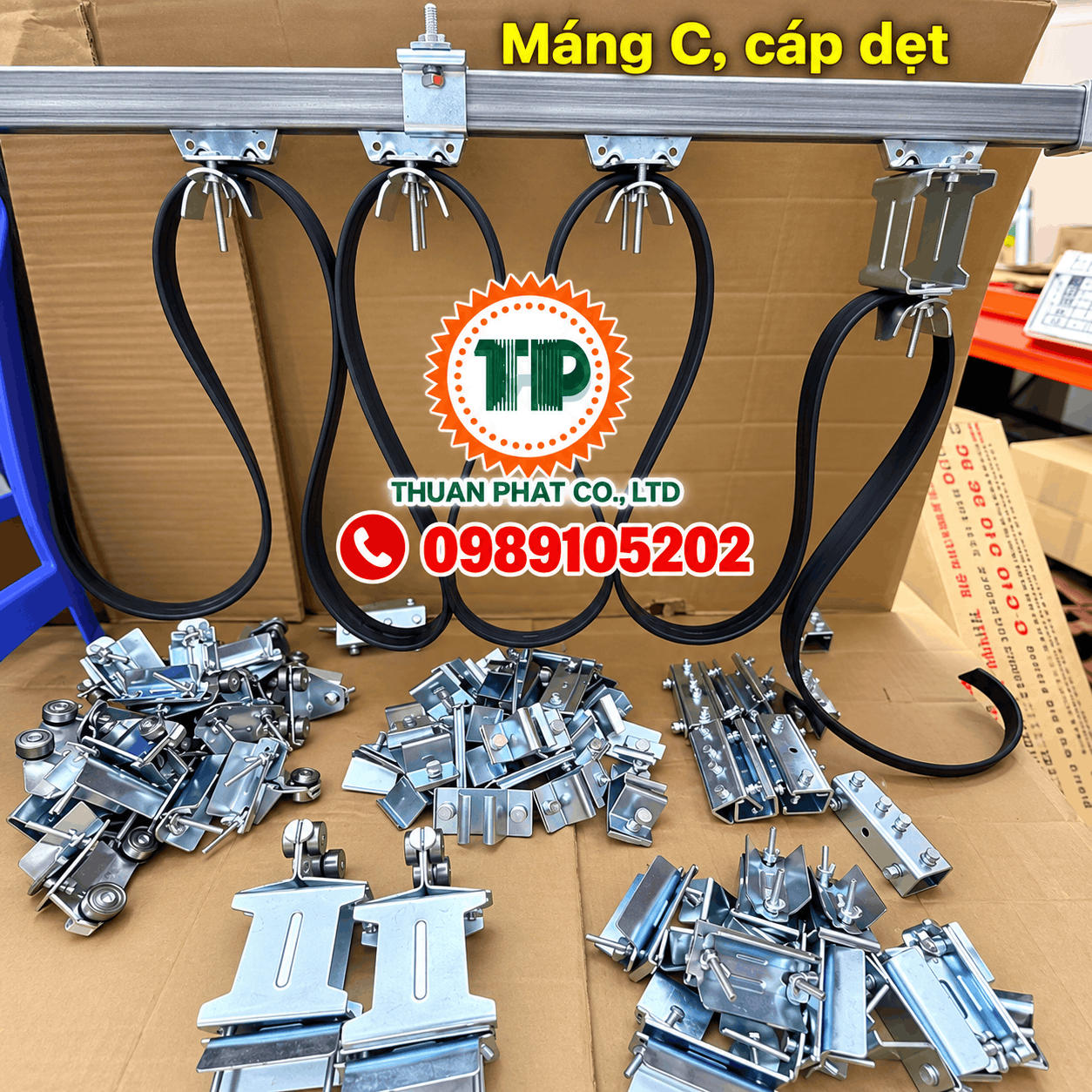

Ray C cầu trục 30x32 mm

Thông số kỹ thuật cơ bản của ray C cầu trục:

• Kích thước tiết diện: 30 mm x 32 mm
• Độ dày: 1.6 mm (giúp ray cứng cáp, chống võng khi trượt cáp)
• Chiều dài tiêu chuẩn: 3 mét / cây
• Chất liệu phổ biến:
  • Sắt mạ kẽm (chống gỉ sét thông thường)
  • Inox 304 (thích hợp cho môi trường ẩm ướt, hóa chất, axit hoặc ngoài trời)
• Xuất xứ: Thường nhập khẩu từ Trung Quốc, Đài Loan

Các phụ kiện đi kèm hệ ray C cầu trục 30x32 mm

Một hệ thống treo cáp ray C hoàn chỉnh thường bao gồm:

• Con lăn treo cáp (con trượt ray C)
• Con lăn dẫn hướng đầu
• Khớp nối ray C (để nối các thanh ray 3m lại với nhau)
• Kẹp cố định ray C (kẹp treo máng C)
• Kẹp cuối ray C
• Cáp điện dẹt (loại 4 ruột, 8 ruột,... tùy theo hệ thống điện)

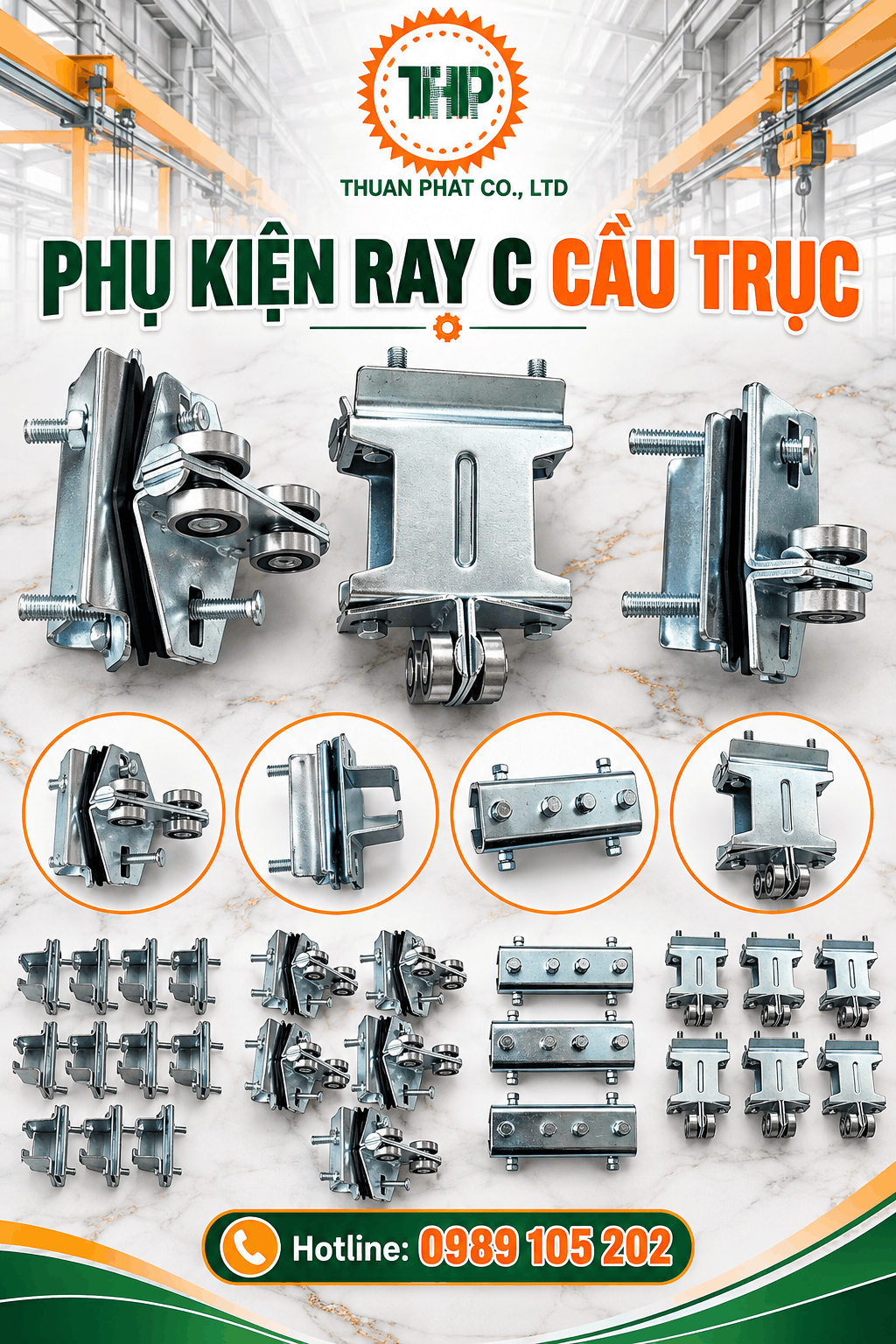

Phụ kiện ray C cầu trục 30x32 mm

Lắp đặt ray C cầu trục 30x32 mm cần tuân thủ đúng quy trình kỹ thuật để đảm bảo con lăn chạy mượt mà, không bị kẹt và hệ thống dây cáp điện không bị xoắn rối khi cầu trục hoạt động. Dưới đây là quy trình 5 bước lắp đặt chuẩn kỹ thuật:

🛠️ Quy trình 5 bước lắp đặt hệ ray C

1. Định vị và hàn thanh đỡ (Tay treo)

• Sử dụng thanh sắt v hoặc sắt hộp làm tay treo.
• Hàn cố định các tay treo này trực tiếp vào dầm chính của cầu trục (dầm I hoặc dầm hộp).
• Khoảng cách tiêu chuẩn: Giữa các tay treo nên cách nhau từ 1.5 mét đến 2 mét. Nếu khoảng cách quá xa, ray C sẽ dễ bị võng khi con lăn mang cáp nặng chạy qua.

2. Lắp kẹp treo và cố định ray C

• Xỏ các kẹp treo ray C vào thanh đỡ đã hàn ở Bước 1.
• Đưa thanh ray C 30x32 mm vào và siết chặt ốc của kẹp treo để cố định ray.
• Lưu ý quan trọng: Đảm bảo thanh ray C nằm trên một đường thẳng tuyệt đối và song song với đường chạy của palang. Nếu ray bị cong hoặc lệch, con lăn sẽ bị kẹt khi di chuyển.

3. Nối các đoạn ray C (Nếu đường chạy dài)

• Chiều dài tiêu chuẩn của một thanh ray C là 3 mét. Nếu hệ thống dài hơn 3 mét, hãy sử dụng khớp nối ray C.
• Đút hai đầu thanh ray vào khớp nối và siết chặt các ốc định vị.
• Mẹo kỹ thuật: Đảm bảo mép nối bên trong lòng ray phải thật khít và phẳng, không được tạo gờ cao thấp để tránh làm cản trở bánh xe của con lăn.

4. Luồn con lăn và kẹp cuối ray

• Bước 1: Lắp kẹp cuối ray C vào điểm đầu tiên của hệ thống để chặn con lăn không bị trượt ra ngoài và giữ cố định một đầu dây cáp.
• Bước 2: Luồn các con lăn treo cáp vào trong lòng ray C. Số lượng con lăn phụ thuộc vào chiều dài đường chạy (thường khoảng cách giữa các con lăn khi treo cáp là 1 mét đến 1.5 mét).
• Bước 3: Luồn con lăn dẫn hướng đầu vào cuối cùng. Con lăn này sẽ được kết nối với tay gạt của palang để kéo toàn bộ hệ thống cáp chạy theo.

5. Treo cáp điện dẹt và vận hành thử

• Luồn dây cáp điện dẹt qua từng con lăn và siết chặt kẹp cao su trên con lăn để giữ cáp.
• Lưu ý: Độ võng của dây cáp giữa 2 con lăn phải bằng nhau (thường độ võng từ 30cm - 50cm tùy không gian bên dưới dầm) để khi co giãn cáp không bị chạm vào nhau hoặc va quệt vào chướng ngại vật.
• Kéo tay thử palang chạy qua chạy lại vài lần để kiểm tra xem con lăn có trượt êm ái qua các mối nối hay không trước khi đấu nối điện nguồn.

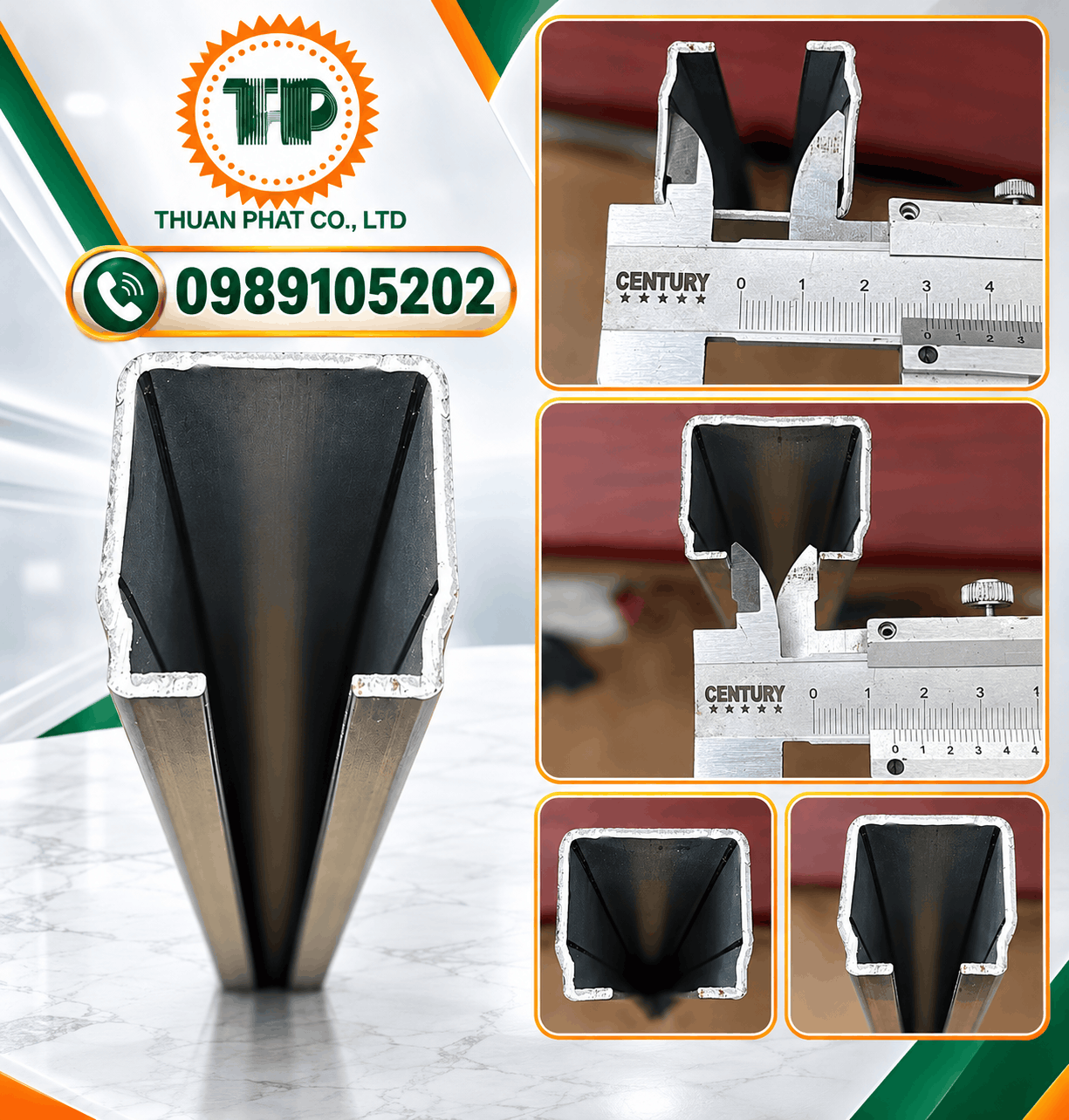

Ray C cầu trục 30x32 mm
