Ray điện cẩu trục: nguyên lý, phân loại, cách lắp đặt, tác dụng, đơn vị cung cấp

Ray điện cẩu trục là hệ thống truyền tải điện trượt thông qua chổi tiếp điện (chổi than). Vỏ nhựa bao bọc bên ngoài chỉ che chắn khoảng một nửa rãnh đồng. Phần mặt dưới để trống cho phép chổi điện tiếp xúc và lấy nguồn điện liên tục.

Ray điện cẩu trục có cấu tạo đơn giản gồm các rãnh đồng có vai trò dẫn điện, bên ngoài là vỏ nhựa phíp cách điện, vỏ nhựa thường có màu cam đỏ đặc trưng và trên phần vỏ nhựa có ghi chú các thông số kỹ thuật của ray điện như model, hãng sản xuất, bề dày rãnh đồng, ngày sản xuất,…, phần vỏ nhựa chỉ bọc khoảng ½ bề dày lõi đồng, phần lõi đồng còn trống không bọc vỏ nhựa là vị trí để lắp chổi tiếp điện trượt tiếp xúc với dây đồng để lấy điện.

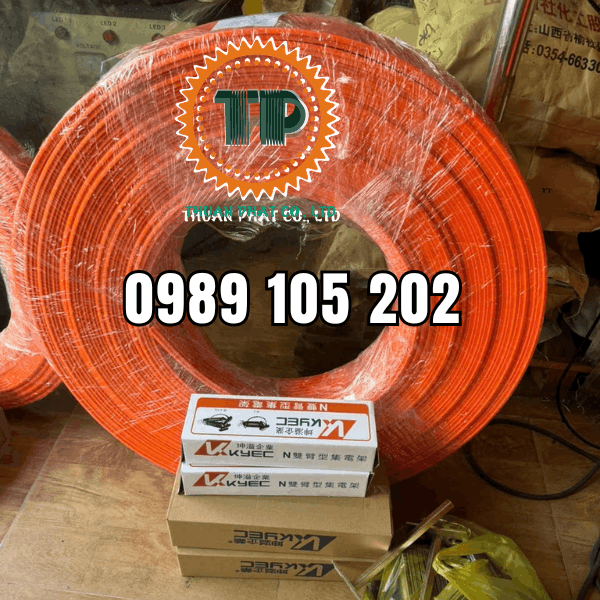

Ray điện cẩu trục

Nguyên lý hoạt động của ray điện cẩu trục

Nguyên lý hoạt động của một ray điện cẩu trục thông thường là dẫn điện, truyền tải điện năng cho các thiết bị khác. Khi rãnh đồng trên ray điện tiếp xúc với lá than của chổi tiếp điện, lúc này ray điện sẽ cung cấp nguồn điện cho palang nằm trên cầu trục thông qua chổi tiếp điện.

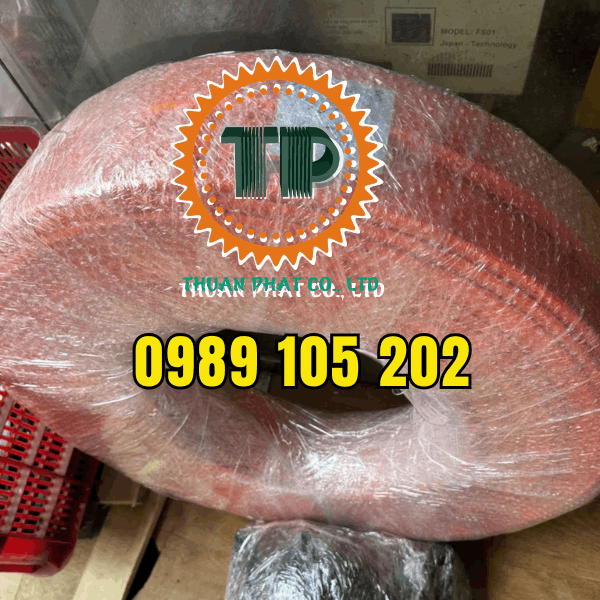

Ray điện cẩu trục

Phân loại ray điện cẩu trục

Tùy thuộc vào dòng điện sử dụng và công suất hoạt động của các động cơ trên cầu trục, ray điện cẩu trục được phân chia thành các loại là 1P, 3P, 4P, 6P:

• Ray điện hở 1 pha gồm có các loại: 1P-100A; 1P-250A; 1P-500A
• Ray điện hở 3 pha gồm có các loại: 3P-50A; 3P-75A; 3P-100A; 3P-150A
• Ray điện hở 4 pha gồm có các loại: 4P-50A; 4P-75A; 4P-100A; 4P-150A
• Ray điện hở 6 pha gồm có các loại: 6P-50A; 6P-75A; 6P-100A; 6P-150A

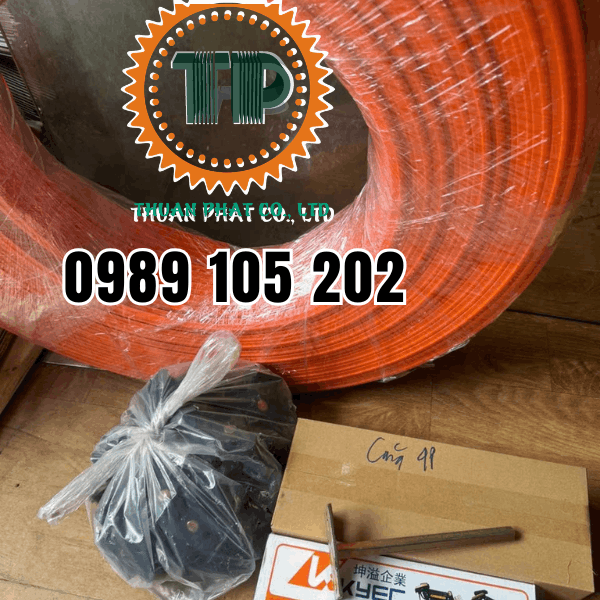

Ray điện cẩu trục

Cách lắp đặt ray điện cẩu trục

Các bước lắp đặt ray điện cẩu trục chi tiết, đúng cách, đảm bảo an toàn:

• Bước 1: Hàn pát đỡ ray, sử dụng sắt V hoặc sắt la để làm pát đỡ cho ray điện khoản cách 1,2m/cây, khoan lỗ M10.
• Bước 2: Dựa vào chiều dài, chiều ngang cẩu trục, khẩu độ tính toán số mét ray điện cần dùng và cắt đúng số mét so với thực tế, lắp rãnh đồng úp xuống nền nhà xưởng để không đọng bụi bẩn, bụi bẩn không bám vào.
• Bước 3: Lắp kẹp treo ray điện vào pát đỡ ray đã được hàn sẵn.
• Bước 4: Lắp ray điện vào kẹp treo ray thành một đường thẳng, kiểm tra xem ray điện đã được cố định, thẳng ở các vị trí kẹp treo ray hay chưa.
• Bước 5: Lắp căng ray điện, trước khi lắp căng ray vào ray điện ta cần định vị ngay tâm đường ray điện rồi khoan lỗ, siết bulong để tăng đơ làm căng đường ray điện.
• Bước 6: Tiến hành lắp chổi tiếp điện vào từng rãnh đồng của ray điện hở, cân chỉnh sao cho chổi điện tiếp xúc vừa đủ với rãnh đồng, không lắp quá mỏng hay quá dày sẽ làm ảnh hưởng đến ray điện an toàn và chổi tiếp điện.

• Bước 7: Đấu điện nguồn vào đuôi của bộ căng ray và kiểm tra đã an toàn hay chưa đề phòng bị mất pha hoặc cháy nổ khi cầu trục hoạt động.

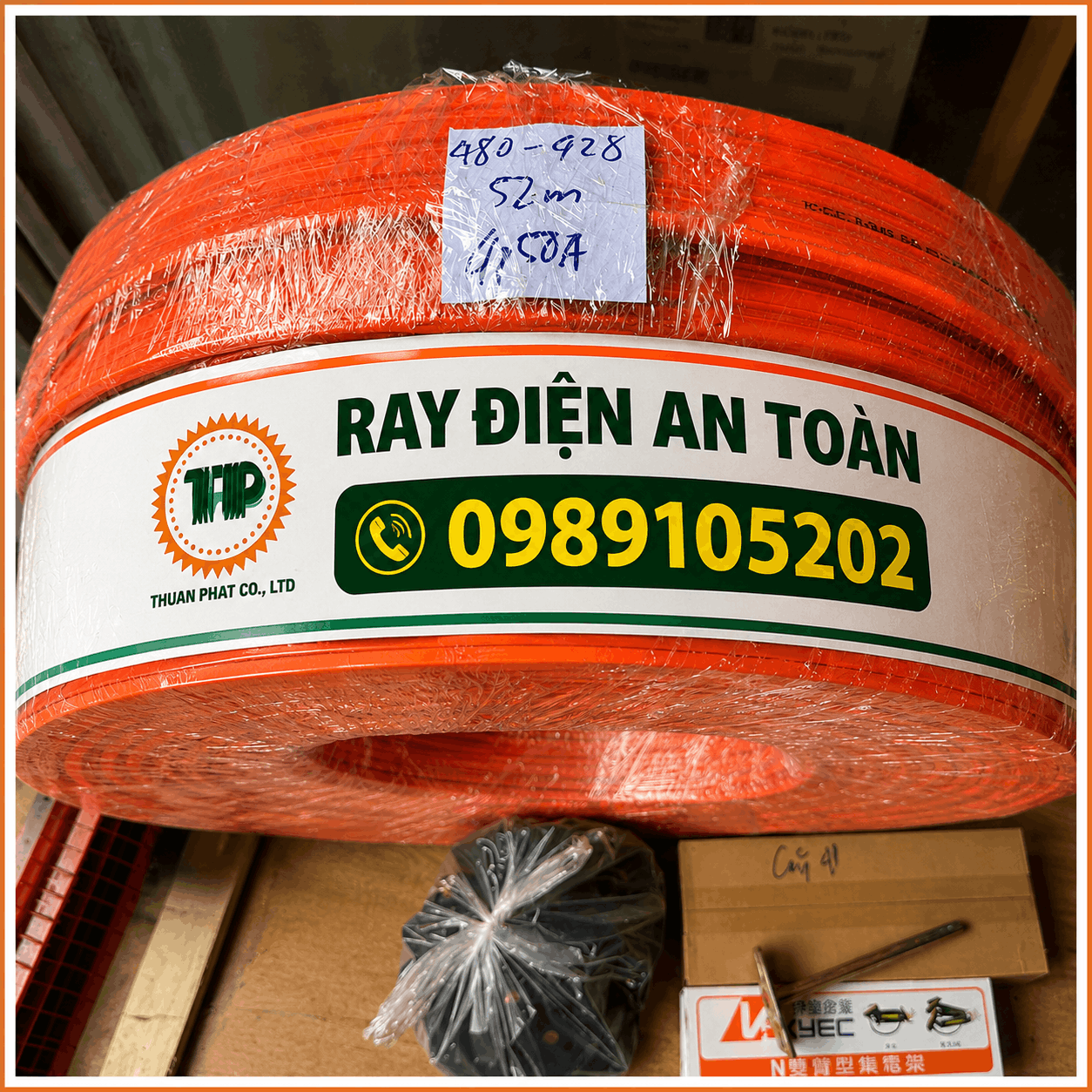

Ray điện cẩu trục

Tác dụng của ray điện cẩu trục

Ray điện cẩu trục có những tác dụng thiết thực mang ý nghĩa kinh tế như sau:

1. Truyền tải điện năng cho các động cơ trên cầu trục hoạt động, giúp cho palang có thể nâng, hạ, di chuyển vật nặng, từ đó giảm được rất nhiều nhân lực và tiết kiệm chi phí.
2. Tăng hiệu suất làm việc của cầu trục và làm gia tăng năng suất công việc mang lại hiệu quả kinh tế cao.
3. Tiết kiệm được lượng điện năng tiêu thụ khi cầu trục hoạt động.

Ray điện cẩu trục

Đơn vị cung cấp ray điện cẩu trục uy tín

Ray điện cẩu trục, chổi tiếp điện, căng ray điện, kẹp cố định và bát sắt được Công ty Thiết bị và công nghiệp Thuận Phát nhập khẩu chính ngạch và phân phối toàn quốc uy tín phù hợp với giá cả từng loại, đặc biệt hàng hóa đóng gói cẩn thận và vận chuyển đến tận nơi người dùng.
