Ray điện an toàn 3P, 4P, 6P: Cấu Tạo, Ứng Dụng & Lắp Đặt

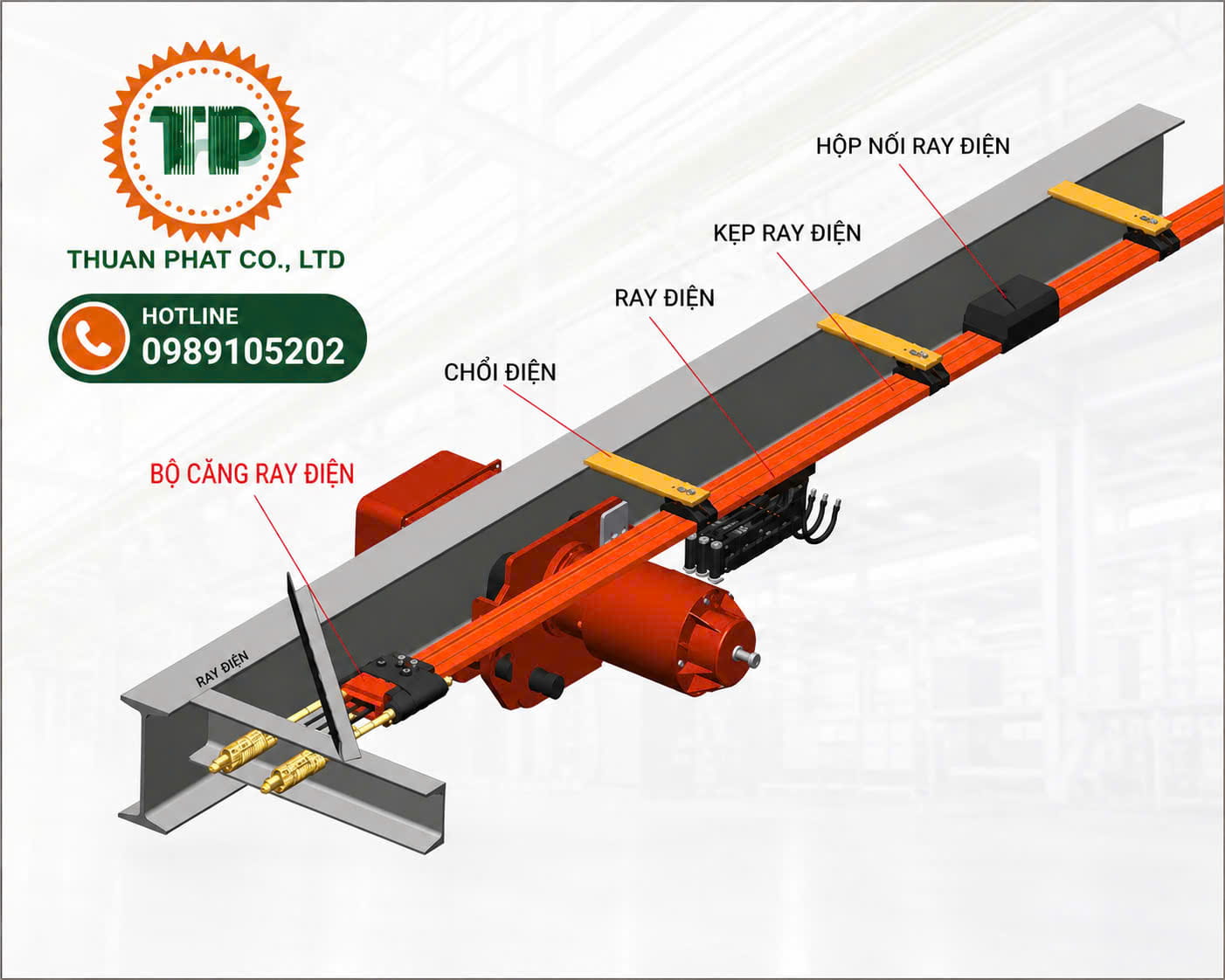

Ray điện an toàn 3P, 4P, 6P là giải pháp cấp điện cho cầu trục, cổng trục, pa-lăng và thiết bị nâng hạ trong nhà xưởng. Tùy số lượng rãnh đồng và nhu cầu sử dụng, cần lựa chọn loại ray phù hợp. Hệ thống gồm ray, chổi lấy điện, cây đỡ chổi, kẹp treo, giá đỡ, hộp nối và bộ kéo căng. Thi công đúng kỹ thuật, căn chỉnh chính xác và kiểm tra chổi lấy điện giúp hệ thống vận hành ổn định, hạn chế sự cố và tăng tuổi thọ thiết bị.

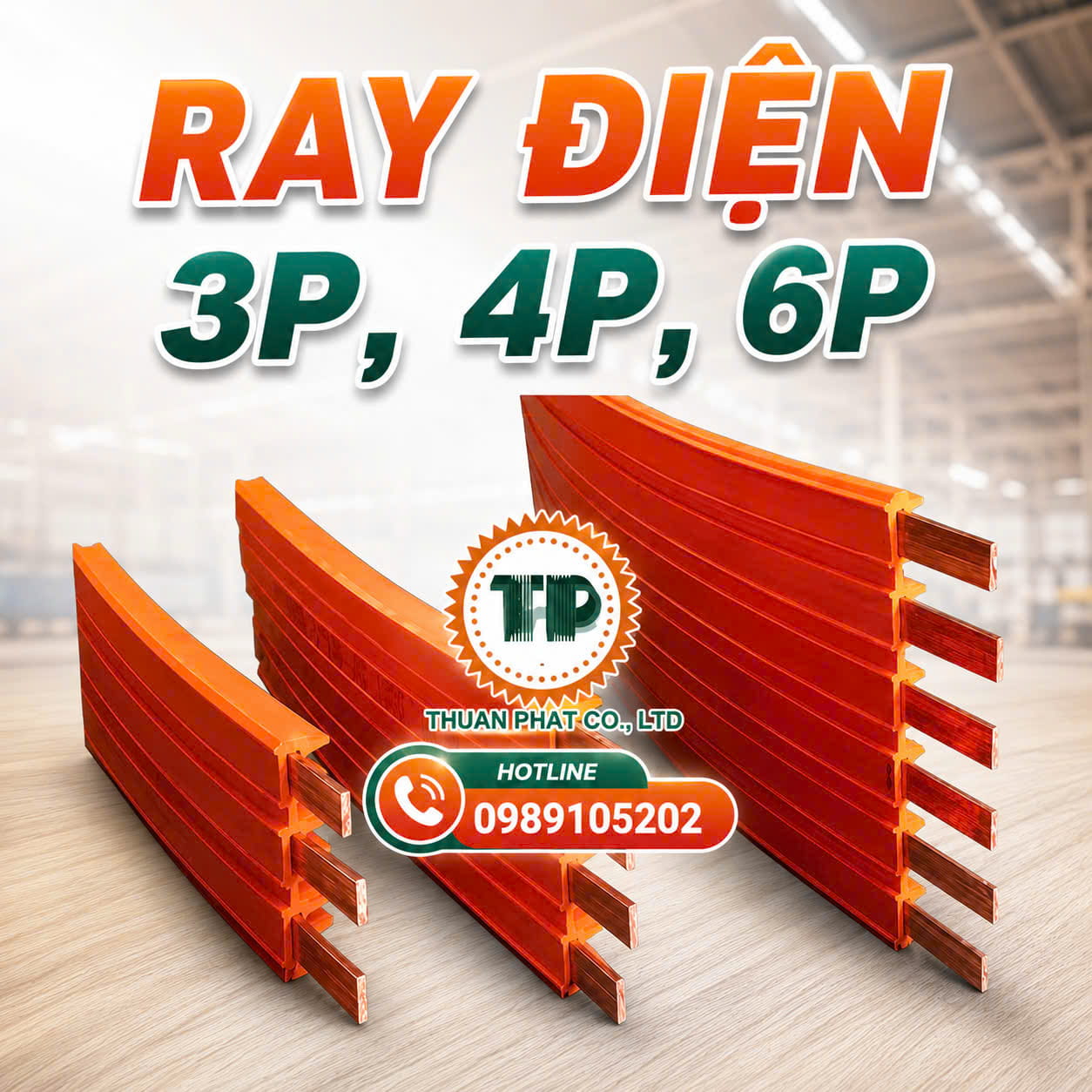

Ray điện an toàn 3P, 4P, 6P
Ray điện an toàn 3P, 4P, 6P là hệ thống thanh dẫn điện dạng hộp nhựa cách điện, bên trong chứa các rãnh đồng dùng để truyền tải điện năng đến thiết bị di chuyển. Đây là giải pháp cấp điện phổ biến cho cầu trục, cổng trục, pa-lăng, xe con và các hệ thống nâng hạ trong nhà xưởng.

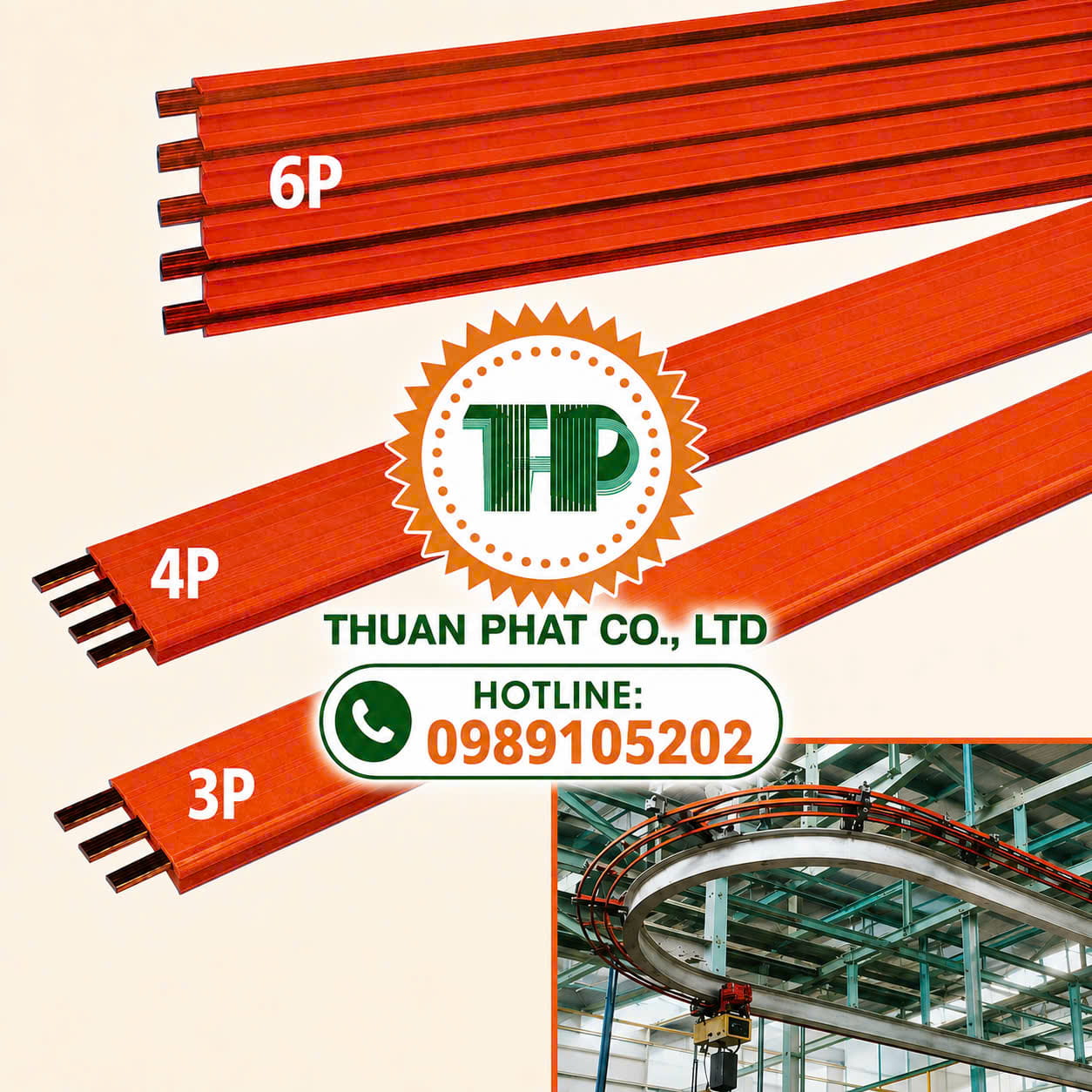

Tùy theo số lượng rãnh đồng, ray điện được chia thành các loại ray điện an toàn 3P, 4P và 6P, đáp ứng những nhu cầu sử dụng điện và điều khiển khác nhau.
Ray điện an toàn 3P, 4P, 6P là gì?
Ray điện an toàn có cấu tạo gồm vỏ nhựa cách điện bên ngoài và các thanh đồng dẫn điện bên trong. Chổi lấy điện sẽ tiếp xúc với thanh đồng khi thiết bị di chuyển dọc theo đường ray, từ đó truyền nguồn điện đến động cơ hoặc tủ điều khiển.
Ray điện an toàn 3P, 4P, 6P
Ray điện an toàn 3P
Ray điện 3P có 3 rãnh đồng bên trong, thường được sử dụng để cấp nguồn điện 3 pha cho các thiết bị công nghiệp.
Loại ray này phù hợp với những hệ thống chỉ yêu cầu 3 đường dây pha và không tích hợp sẵn dây trung tính hoặc dây tiếp địa trên ray.
Ray điện an toàn 4P
Ray điện 4P gồm 4 rãnh đồng và là một trong những loại được sử dụng phổ biến cho hệ thống cầu trục.
Ngoài 3 đường dây pha, rãnh dẫn điện thứ tư có thể được bố trí cho dây trung tính hoặc dây tiếp địa, tùy theo thiết kế và yêu cầu kỹ thuật của hệ thống.
Ray điện an toàn 6P
Ray điện 6P có 6 rãnh đồng bên trong, phù hợp với các hệ thống cần nhiều đường truyền điện hoặc kết hợp đồng thời nguồn động lực và tín hiệu điều khiển.
Ray 6P thường được lựa chọn cho những thiết bị có yêu cầu cấp điện và điều khiển phức tạp hơn so với hệ thống 3P hoặc 4P.
Ray điện an toàn 3P, 4P, 6P

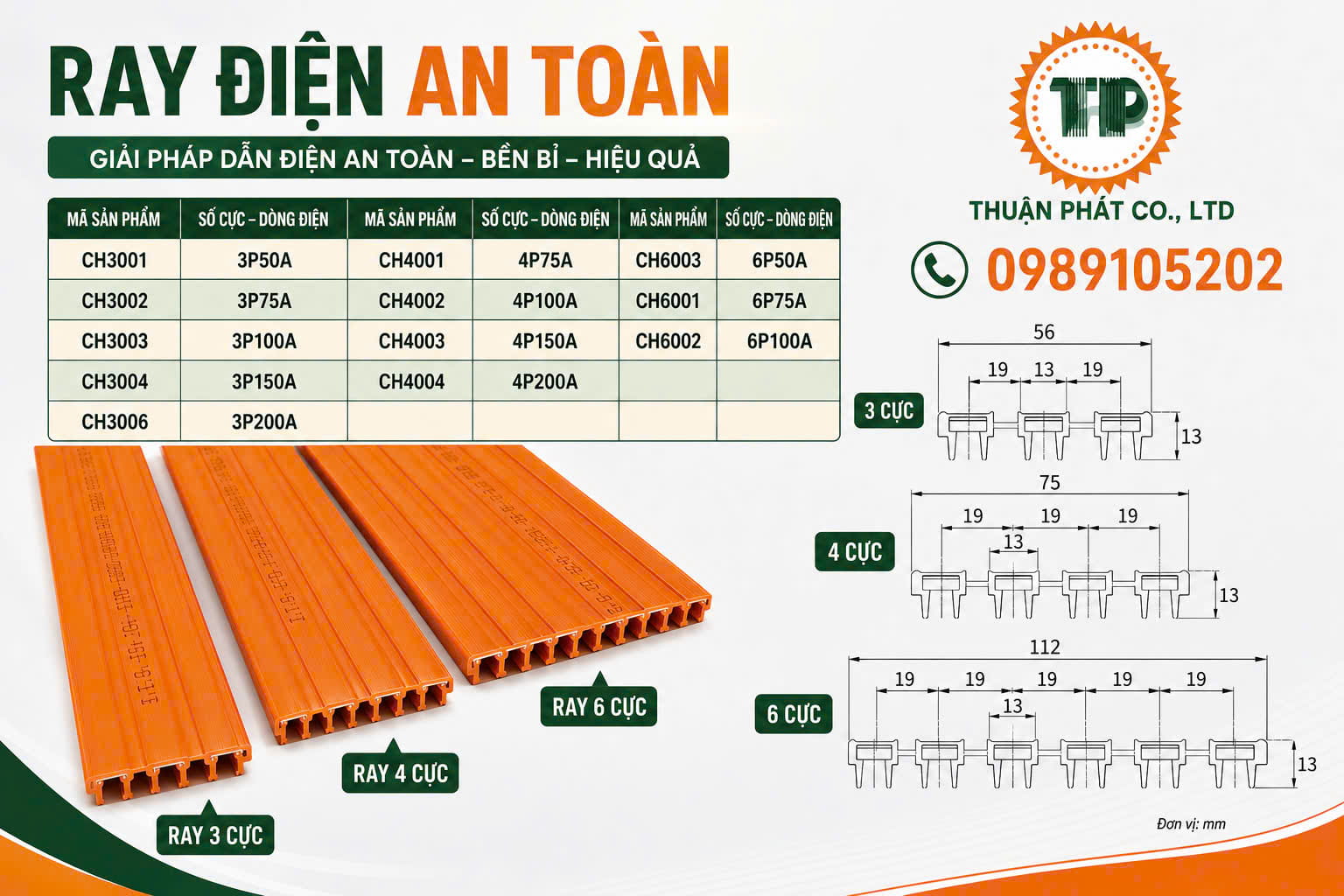

So sánh ray điện an toàn 3P, 4P, 6P
|
Loại ray |
Số rãnh đồng |
Ứng dụng phổ biến |
Đặc điểm |
|
Ray điện 3P |
3 |
Cầu trục, pa-lăng, thiết bị 3 pha |
Cấp nguồn 3 pha |
|
Ray điện 4P |
4 |
Cầu trục, cổng trục |
3 pha + trung tính/tiếp địa tùy thiết kế |
|
Ray điện 6P |
6 |
Hệ thống nâng hạ, thiết bị nhiều mạch |
Nhiều đường truyền điện và điều khiển |
Việc lựa chọn loại ray cần dựa trên điện áp, dòng điện, số lượng mạch cần truyền dẫn, công suất thiết bị và yêu cầu an toàn điện. Không nên chỉ lựa chọn dựa trên số lượng rãnh đồng.
Quy trình lắp đặt ray điện an toàn 3P, 4P và 6P
Để hệ thống hoạt động ổn định, quá trình thi công cần được thực hiện đúng kỹ thuật. Quy trình cơ bản gồm 5 bước sau:
Ray điện an toàn 3P, 4P, 6P
Bước 1: Khảo sát và định vị đường ray
Trước khi lắp đặt, cần xác định chính xác vị trí và chiều dài đường chạy của cầu trục hoặc thiết bị nâng hạ.
Đo chiều dài hành trình
Đo tổng chiều dài đường chạy để tính toán số lượng thanh ray điện, hộp nối, kẹp treo và các phụ kiện cần thiết.
Nếu đường chạy dài, cần chia thành các đoạn phù hợp để thuận tiện cho việc vận chuyển, lắp đặt và bảo trì.
Đánh dấu vị trí kẹp treo
Các điểm lắp kẹp treo cần được đánh dấu đều trên toàn tuyến. Khoảng cách tham khảo giữa các kẹp treo thường khoảng 1,0–1,2 m, tuy nhiên cần tuân thủ thông số kỹ thuật của loại ray cụ thể.
Khoảng cách kẹp quá lớn có thể khiến ray bị võng, ảnh hưởng đến chuyển động của chổi lấy điện và làm tăng nguy cơ mất tiếp xúc điện.
Bước 2: Lắp hệ thống giá đỡ và kẹp treo
Sau khi xác định vị trí, tiến hành lắp hệ thống đỡ cho ray điện.
- Lắp giá đỡ: Sử dụng thanh sắt góc V hoặc kết cấu đỡ phù hợp, cố định vào dầm chạy theo vị trí đã đánh dấu.
- Lắp kẹp treo: Bắt vít hoặc gá chắc kẹp treo bằng nhựa hoặc hợp kim lên giá đỡ.
- Kiểm tra cao độ: Các kẹp treo cần được căn chỉnh thẳng hàng để ray điện không bị cong hoặc lệch khi lắp đặt.
Hệ thống giá đỡ phải đủ chắc chắn để chịu được trọng lượng ray và hạn chế rung động trong quá trình cầu trục vận hành.
Bước 3: Lắp ray và nối các đoạn ray
Sau khi hoàn thiện hệ thống treo, tiến hành đưa ray điện vào vị trí.
Gài ray điện vào kẹp treo
Đưa thân ray vào các kẹp treo đã cố định. Với loại ray có rãnh hở, cần lắp đúng chiều theo hướng dẫn của nhà sản xuất; trong nhiều hệ thống, rãnh hở được bố trí hướng xuống dưới để hạn chế bụi, nước và vật lạ lọt vào.
Nối các đoạn ray
Các thanh ray thường được sản xuất theo từng đoạn, phổ biến khoảng 4 m/thanh. Khi nối cần:
- Đưa hai đầu ray vào đúng vị trí của hộp nối.
- Căn chỉnh các thanh đồng bên trong ray.
- Siết chặt các má kẹp đồng để đảm bảo tiếp xúc điện.
- Kiểm tra độ chắc chắn của mối nối.
- Lắp vỏ nhựa cách điện bên ngoài hộp nối.
Mối nối không chắc chắn có thể làm tăng điện trở tiếp xúc, gây phát nhiệt và ảnh hưởng đến độ ổn định của hệ thống.
Bước 4: Lắp bộ kéo căng và cấp nguồn
Lắp bộ kéo căng ray
Bộ kéo căng hoặc tăng đơ ray điện được bố trí tại vị trí phù hợp ở hai đầu hệ thống nhằm duy trì độ thẳng của tuyến ray.
Sau khi lắp, cần kiểm tra để đảm bảo ray không bị võng, lượn sóng hoặc lệch khỏi đường chạy thiết kế.
Đấu nối nguồn điện
Cáp nguồn từ tủ điện được đấu vào hộp cấp nguồn của ray điện. Vị trí cấp nguồn có thể nằm ở đầu hoặc giữa tuyến ray tùy thiết kế hệ thống.
Việc đấu nối phải được thực hiện bởi người có chuyên môn và tuân thủ yêu cầu về tiết diện dây dẫn, thiết bị bảo vệ, tiếp địa và an toàn điện.
Bước 5: Lắp chổi lấy điện
Chổi lấy điện hay tay lấy điện là bộ phận tiếp xúc trực tiếp với các thanh đồng bên trong ray để truyền điện đến thiết bị di chuyển.
Lắp thanh đỡ chổi điện
Gắn một thanh sắt tròn hoặc vuông lên xe con, dầm biên hoặc bộ phận chuyển động của cầu trục.
Thanh đỡ cần được định vị chắc chắn và đúng cao độ so với ray điện.
Lắp chổi lấy điện
Lắp chổi điện lên thanh dẫn hướng, sau đó căn chỉnh vị trí sao cho các lưỡi than nằm đúng trong rãnh dẫn điện.
Căn chỉnh lực ép
Điều chỉnh cơ cấu lò xo để chổi điện duy trì lực tiếp xúc phù hợp với thanh đồng.
Nếu lực ép quá yếu, chổi có thể mất tiếp xúc khi cầu trục rung hoặc di chuyển. Ngược lại, lực ép quá lớn có thể làm tăng ma sát và khiến chổi than nhanh mòn.
Ray điện an toàn 3P, 4P, 6P

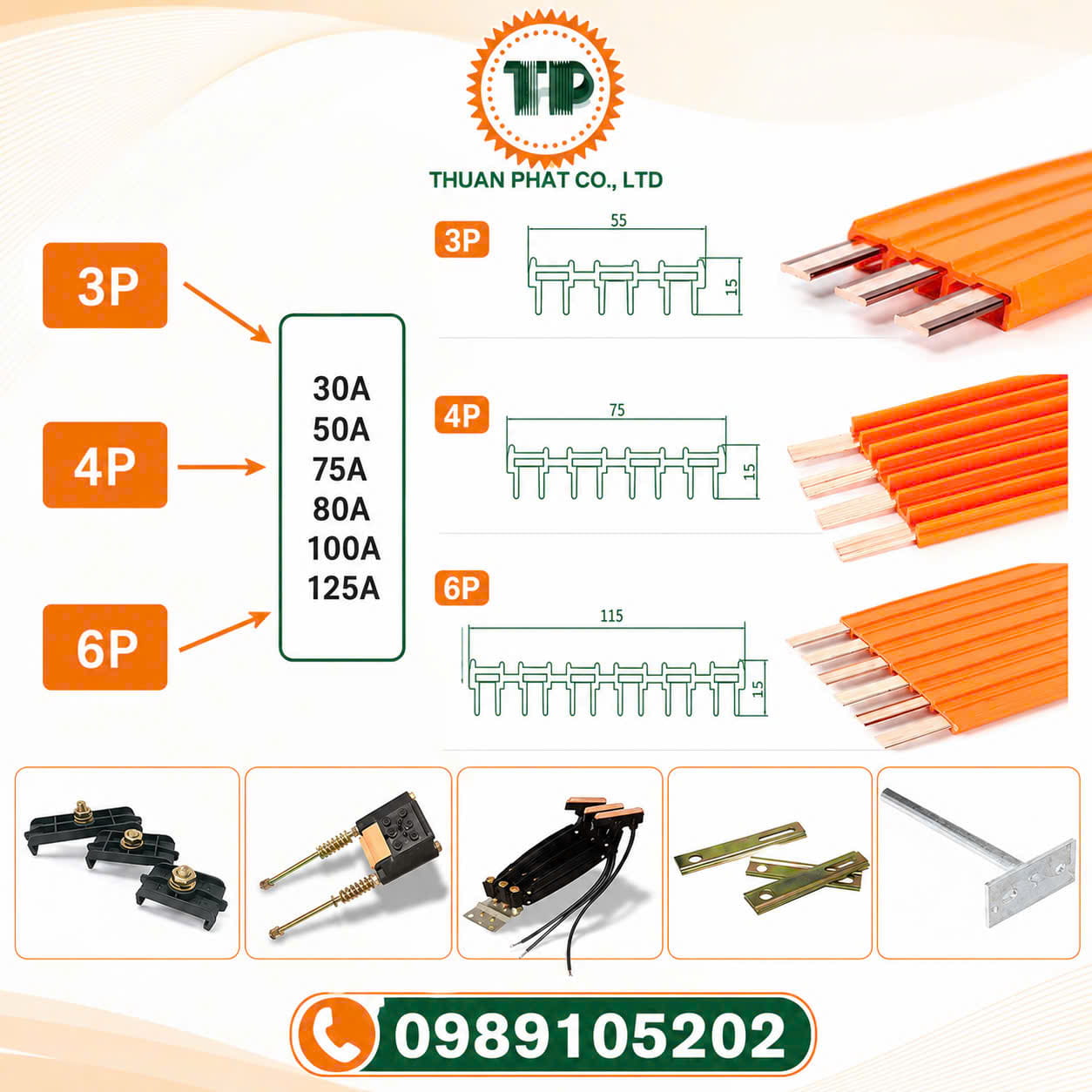

Các phụ kiện ray điện an toàn 3P, 4P và 6P cần có:
Để hệ thống ray điện hoạt động hoàn chỉnh, ngoài thanh ray còn cần nhiều phụ kiện đồng bộ.
1. Chổi lấy điện
Chổi lấy điện (tay lấy điện) là bộ phận tiếp xúc với thanh đồng để lấy điện và truyền nguồn đến thiết bị.
Chổi lấy điện có thể được lựa chọn theo loại ray 3P, 4P hoặc 6P, đồng thời cần phù hợp với dòng điện định mức của hệ thống, chẳng hạn 30A, 60A hoặc 100A tùy model.
Khi lựa chọn, cần kiểm tra:
- Số cực.
- Dòng điện định mức.
- Kích thước ray.
- Kiểu kết nối.
- Khả năng chịu mài mòn của lưỡi than.
2. Cây sắt đỡ chổi điện
Cây sắt đỡ chổi điện thường là thanh vuông hoặc tròn, được gắn vào bộ phận chuyển động của cầu trục.
Bộ phận này giúp định vị chổi lấy điện và đảm bảo chổi di chuyển đồng bộ với thiết bị dọc theo tuyến ray.
3. Kẹp treo ray
Kẹp treo ray dùng để cố định thân ray vào hệ thống giá đỡ.
Kẹp có thể được làm từ nhựa kỹ thuật hoặc hợp kim, tùy từng dòng sản phẩm. Khoảng cách lắp đặt thường nằm trong khoảng 1–1,2 m/cái, nhưng cần kiểm tra thông số kỹ thuật thực tế của nhà sản xuất.
4. Giá đỡ ray điện
Giá đỡ thường sử dụng thanh sắt góc V hoặc kết cấu thép tương đương để tạo điểm tựa cho kẹp treo.
Giá đỡ cần đảm bảo:
- Đủ độ cứng.
- Được cố định chắc chắn.
- Đúng khoảng cách.
- Đồng đều về cao độ.
- Không gây cản trở cho chổi lấy điện.
5. Hộp nối ray điện
Hộp nối ray có nhiệm vụ liên kết các đoạn ray thành một tuyến dẫn điện liên tục.
Bên trong hộp nối thường có các chi tiết kẹp đồng để tạo tiếp xúc giữa các thanh dẫn điện. Phần bên ngoài sử dụng vật liệu cách điện nhằm bảo vệ mối nối.
Đây là một trong những vị trí cần đặc biệt kiểm tra sau khi lắp đặt vì mối nối không tốt có thể gây nóng cục bộ và làm giảm tuổi thọ hệ thống.
6. Bộ kéo căng ray
Bộ kéo căng ray hay tăng đơ hai đầu giúp duy trì độ thẳng và ổn định của tuyến ray.
Đối với hệ thống đường chạy dài, việc sử dụng bộ kéo căng phù hợp giúp hạn chế tình trạng ray bị võng hoặc biến dạng trong quá trình sử dụng.
Ray điện an toàn 3P, 4P, 6P
Những lưu ý quan trọng khi lắp đặt ray điện an toàn
Để đảm bảo hệ thống ray điện an toàn 3P, 4P và 6P vận hành ổn định, cần lưu ý một số vấn đề sau:
1. Lắp ray đúng chiều
Rãnh hở của ray cần được lắp đúng hướng theo thiết kế của nhà sản xuất. Với nhiều loại ray điện an toàn, rãnh hở được bố trí hướng xuống dưới nhằm hạn chế nước, bụi bẩn và vật lạ xâm nhập.
2. Kiểm tra toàn bộ mối nối
Sau khi hoàn thành, cần kiểm tra các hộp nối để đảm bảo các thanh đồng được liên kết chắc chắn, không bị lệch hoặc lỏng.
3. Kiểm tra chuyển động của chổi điện
Di chuyển chổi lấy điện bằng tay dọc toàn bộ tuyến ray để kiểm tra khả năng đi qua các mối nối.
Chổi phải di chuyển êm, không bị kẹt, không bị bật khỏi rãnh và không xuất hiện lực cản bất thường.
4. Kiểm tra hệ thống điện trước khi vận hành
Trước khi cấp điện, cần kiểm tra toàn bộ hệ thống, bao gồm:
- Đấu nối nguồn.
- Tiếp địa.
- Độ chắc chắn của giá đỡ.
- Tình trạng các mối nối.
- Khoảng cách giữa chổi và ray.
- Khả năng di chuyển của thiết bị.
Việc kiểm tra và đấu nối điện cần được thực hiện bởi nhân sự có chuyên môn, đồng thời tuân thủ tiêu chuẩn và quy định an toàn điện áp dụng cho công trình.
Nên chọn ray điện 3P, 4P hay 6P?
Việc lựa chọn ray điện phụ thuộc vào số lượng đường dẫn điện, công suất thiết bị và yêu cầu điều khiển.
- Chọn ray 3P khi hệ thống chỉ cần cấp nguồn 3 pha cơ bản.
- Chọn ray 4P khi cần thêm một đường dẫn cho trung tính hoặc tiếp địa theo thiết kế.
- Chọn ray 6P khi hệ thống cần nhiều đường truyền điện hoặc kết hợp nguồn động lực với các mạch điều khiển.
Đặc biệt, không nên lựa chọn ray chỉ dựa trên số cực. Cần đồng thời kiểm tra dòng điện định mức, tiết diện thanh đồng, điện áp làm việc, điều kiện môi trường và khả năng tương thích của chổi lấy điện.
