Mô tả chi tiết cổ góp điện 5 pha quy cách 65x110x140mm

177 Lượt xem

Cổ góp điện 5 pha quy cách 65x110x140mm là loại cổ góp có vành đồng đường kính trong 65mm, đường kính trong 110mm, chiều cao 140mm. Dòng này là dòng ít phổ biến nhưng Công ty thiết bị cầu trục Thuận Phát vẫn luôn chủ động có sẵn khi cần và nhập khẩu trực tiếp số lượng lớn nên có giá cực tốt.

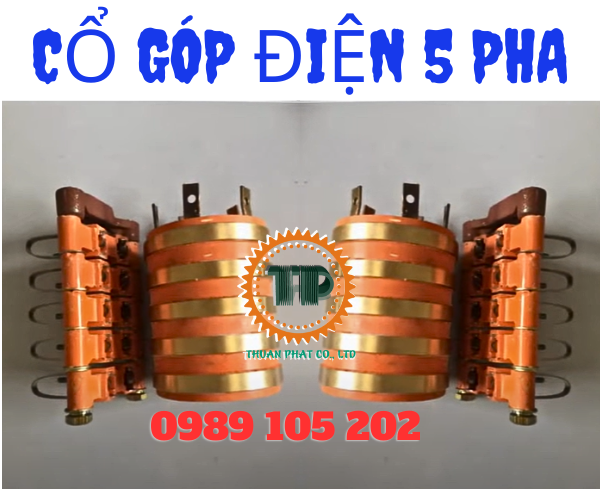

Cổ góp điện 5 pha

Cổ góp điện 5 pha

Cổ góp điện 5 pha quy cách 65x110x140mm là loại cổ góp có cấu tạo gồm 5 vành đồng dẫn điện và 6 vành phíp xen kẽ và đúc liền với nhau tạo thành một khối hình trụ. Bộ chổi than gồm 10 lá được làm bằng đồng cabon, gia cố với giá đỡ chổi than bằng nhôm và cố định bởi cây phíp, tất cả đồng bộ tạo nên bộ cổ góp 5 pha hoàn chỉnh.

Cổ góp điện 5 pha

Cổ góp điện 5 pha

Mô tả chi tiết bộ cổ góp điện 5 pha quy cách 65x110x140mm như sau:

Đường kính trong: 65mm
Đường kính ngoài: 110mm
Chiều cao vành góp: 140mm
Chổi than J164: 8x20x30mm (10 lá)
Giá đỡ chổi than: 5 bộ kẹp
Số vành đồng: 5 vành tượng trưng cho 5 pha
Rãnh then cài: 10-12mm

Cổ góp điện 5 pha

Cổ góp điện 5 pha

Hướng dẫn lắp đặt:

Bước 1: Gắn 10 cái chổi than vào giá đỡ sau đó và lắp ty cố định ở vị trí cần lắp. Khi lắp chổi than sao cho tỳ lên 5 vành đồng đảm bảo tiếp xúc tốt để dẫn điện tối ưu, tránh hao phí năng lượng điện nếu không tiếp xúc đủ.
Bước 2: Gắn 5 cực của cổ góp điện 5 pha vào 5 dây ra của động cơ. Bật dòng cho khởi động và kiểm tra độ ổn định. Mô phỏng như hình vẽ dưới đây.

Cổ góp điện 5 pha

Cổ góp điện 5 pha

Công ty thiết bị cầu trục Thuận Phát có cung cấp các loại cổ góp điện từ 2 pha đến 12 pha kèm theo phụ kiện đồng bộ cho nhu cầu của Quý khách. Khi cần cổ góp điện, Quý khách chỉ cần gọi về hotline, đội ngũ kinh doanh sẽ tư vấn tận tình và hỗ trợ lựa chọn đúng công suất hay nhu cầu.
