Hướng dẫn lắp đặt và hướng dẫn cách sử dụng cổ góp điện 5 pha

147 Lượt xem

Hướng dẫn lắp đặt và hướng dẫn cách sử dụng cổ góp điện 5 pha? Sản phẩm là một thiết bị dạng hình ống dùng để dẫn điện cho thiết bị dạng quay, gồm 5 vành đồng có bề dày tùy theo từng model. Thuận Phát xin chia sẻ chi tiết về hướng dẫn lắp đặt và hướng dẫn cách sử dụng sản phẩm này như sau.

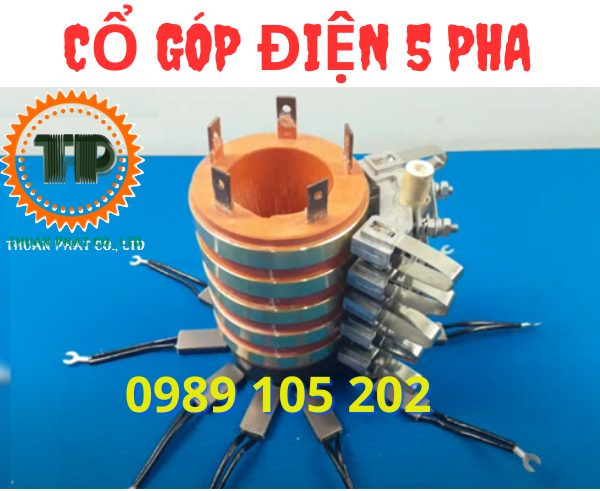

Cổ góp điện 5 pha

Cổ góp điện 5 pha

Để biết hướng dẫn lắp đặt và hướng dẫn cách sử dụng cổ góp điện 5 pha, trước tiên ta cần tìm hiểu cổ góp điện 5 pha là gì?

Cổ góp điện 5 pha là một thiết bị hình trụ, hoạt động theo nguyên lý 2 chiều, xoay chiều, cấu tạo gồm 5 vành đồng bóng, sáng dẫn điện tốt.

Sản phẩm này hiện đã có mặt tại Công ty thiết bị cầu trục Thuận Phát, nó được sử dụng cho động cơ có 5 đầu vào và 5 cổng ra, có đầy đủ các kích thước và dòng điện chịu tải để bạn có thể lựa chọn phù hợp với nhu cầu sử dụng.

***Xem thêm về Cổ góp điện 5 pha >>>BẤM TẠI ĐÂY<<<

Cổ góp điện 5 pha có nhiều kích thước, tuy nhiên có các quy cách thường được sử dụng nhiều nhất là:

Bộ cổ góp điện 5 pha kích thước 50 x 130 x120 mm

Đường kính trong: 50 mm
Đường kính ngoài 130 mm
Độ cao cổ góp: 120 mm

Bộ cổ góp điện 5 pha kích thước 55 x 110 x108mm

Đường kính trong: 55 mm
Đường kính ngoài 110 mm
Độ cao cổ góp: 108 mm

Bộ cổ góp điện 5 pha kích thước 60 x 140 x130 mm

Đường kính trong: 60 mm
Đường kính ngoài 140 mm
Độ cao cổ góp: 130 mm

Bộ cổ góp điện 5 pha kích thước 65 x 140 x125 mm

Đường kính trong: 65 mm
Đường kính ngoài 140 mm
Độ cao cổ góp: 125 mm

Cổ góp điện 5 pha

Cổ góp điện 5 pha

Hướng dẫn lắp đặt cổ góp điện 5 pha gồm 4 bước cơ bản sau:

Bước 1: Lắp 10 lá than vào giá đỡ, gắn vào 2 bên kẹp chữ V đã có lỗ sẵn, nếu giá đỡ tầng liền ta cũng gắn lá than vào lỗ trống đã thiết kế sẵn, vô cùng đơn giản.
Bước 2: Lắp cây ty cố định ở vị trí cần lắp để cố định cổ góp sau đó lắp bộ giá đỡ chổi than vào cây ty.
Bước 3: Gắn bộ giá đỡ chổi than vào tiếp xúc với vành góp sao cho tương ứng và tỳ lên 5 vành đồng. Khi lắp giá đỡ chổi than yêu cầu sao cho 10 lá than tỳ lên 5 vành đồng đảm bảo tiếp xúc tốt để dẫn điện tốt nhất, nhằm hạn chế hao phí năng lượng điện.

Lưu ý: Đối với giá đỡ kẹp V, cần cân chỉnh khoảng cách 5 kẹp khớp với 5 vành đồng tương ứng, còn giá đỡ tầng liền nhà sản xuất đã thiết kế, tính toán và cân chỉnh sẵn khoảng cách nên lắp đặt không cần chỉnh khoảng cách nữa.

Bước 4: Lắp bộ cổ góp từ 5 cực của cổ góp điện 5 pha vào 5 dây nguồn vào động cơ. Bật dòng cho khởi động và kiểm tra hoạt động của cổ góp và động cơ.

Cổ góp điện 5 pha

Cổ góp điện 5 pha

Hướng dẫn cách sử dụng cổ góp điện 5 pha, khi sử dụng cần lưu ý một số hướng dẫn sau:

Kiểm tra chất lượng sản phẩm trước khi lắp: độ dày vành đồng, chất liệu đảm bảo nguyên chất 100%, khoảng cách đều giữa các vành, giá đỡ bằng nhôm cứng cáp, lá than hợp chất đồng cacbon đảm bảo tỷ lệ,…
Chú ý khi lắp đặt đảm bảo tiếp xúc tốt giữa chổi than và vành đồng để đạt hiệu quả cực đại, nếu việc tiếp xúc không tốt sẽ làm hao phí điện năng không cần thiết và hiệu năng không cao.
Theo dõi định kỳ sự mài mòn của lá than để thay mới lá than hoặc thay mới cổ góp điện kịp thời. Có thể mua lá than rời bán riêng tại Thuận Phát nhằm giảm bớt chi phí khi sử dụng.
Gắn cổ góp điện lưu ý phải có mái che, tránh nước rơi vào, tránh các tác nhân dễ gây cháy, nổ như khói, bụi, hóa chất,...nhằm đảm bảo an toàn.
Khi sử dụng gặp bất cứ vấn đề gì, có thể liên hệ về đơn vị cung cấp cổ góp để được tư vấn cũng như hỗ trợ kỹ thuật nếu cần.

Trên đây là bài chia sẻ của Thuận Phát - đơn vị hàng đầu cung cấp các loại cổ góp điện. Hy vọng sẽ giúp được các bạn có thể tự lắp đặt và sử dụng cổ góp điện 5 pha một cách hiệu quả, an toàn.
