Hệ điện ray C cầu trục cung cấp điện hiệu quả cho cầu trục

Hệ thống điện ray C cầu trục hay còn có tên gọi khác là hệ điện sâu đo, thường được dùng để lấy điện cho hệ điện ngang của cầu trục khi hoạt động ngoài trời. Một hệ thống điện ray C cầu trục hoàn chỉnh gồm có các bộ phận sau: Ray C, con lăn dẫn hướng, con lăn treo cáp, kẹp cố định máng C, kẹp cuối cố định cáp, nối ray C và cáp dẹt dẫn điện.

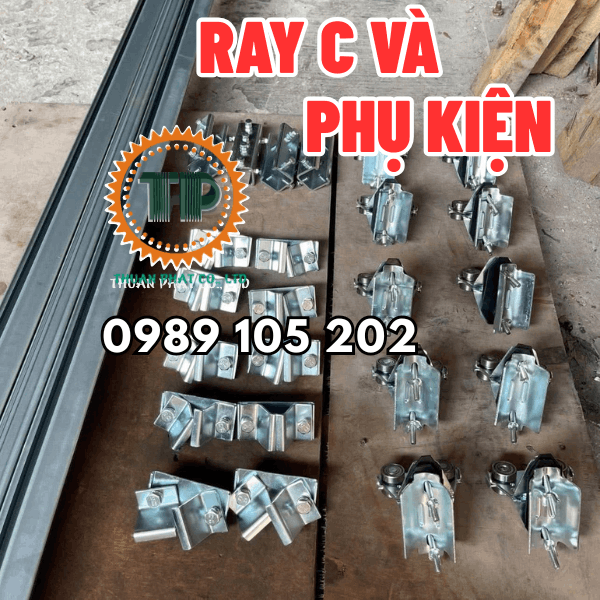

Hệ ray C cầu trục

1.Ray C

Với quy cách 30x32mm có chiều dài của mỗi thanh là 3 mét, được làm bằng vật liệu thép mạ kẽm, có công dụng là ray trượt dùng để di chuyển cáp dẹp theo hướng palang thông qua các con lăn chạy trong ray C. Tùy theo số lượng của ray C là bao nhiêu mét theo yêu cầu lắp đặt, mà ta sẽ tổ hợp các thanh 3 mét theo đúng số lượng yêu cầu.

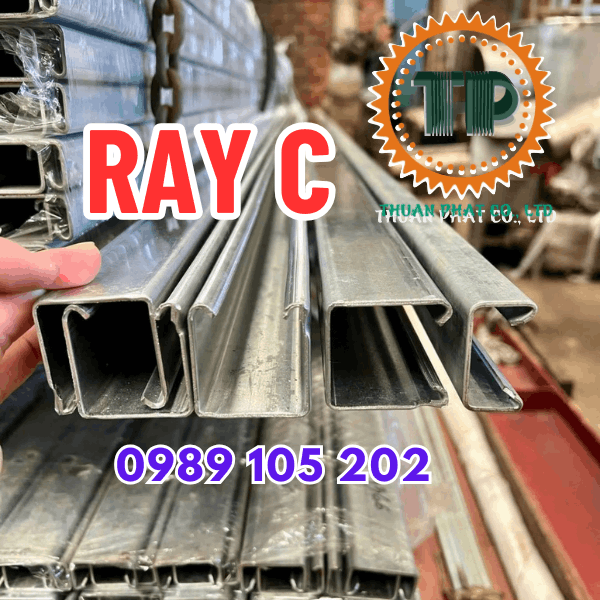

Ray C cầu trục

2.Con lăn dẫn hướng

Có kích thước rộng 45mm, dài 80mm và cao 150mm, được làm bằng vật liệu thép mạ kẽm. Một đầu có 4 bánh xe (có đường kính D=24mm), để di chuyển con lăn dẫn hướng trên máng C, đầu còn lại có 2 con ốc và bảng mã dùng để cố định một đầu cáp.

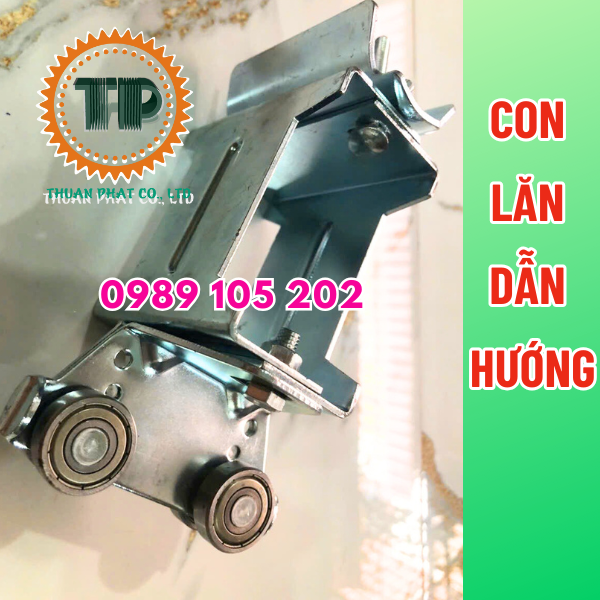

Con lăn dẫn hướng

Trong mỗi hệ điện ray C cầu trục khi lắp đặt sẽ có một con lăn dẫn hướng.

3.Con lăn treo cáp

Có kích thước rộng 84mm, dài 88mm và cao 70mm, được làm bằng vật liệu thép mạ kẽm. Một đầu có 4 bánh xe (có đường kính D=24mm) để di chuyển con lăn treo cáp trên máng C, đầu còn lại có 2 con ốc và bảng mã dùng để cố định cáp, bên trong bảng mã có đệm 2 miếng cao su, hạn chế không gây bong tróc lớp vỏ bảo vệ cáp, làm hư hỏng cáp trong lúc di chuyển.

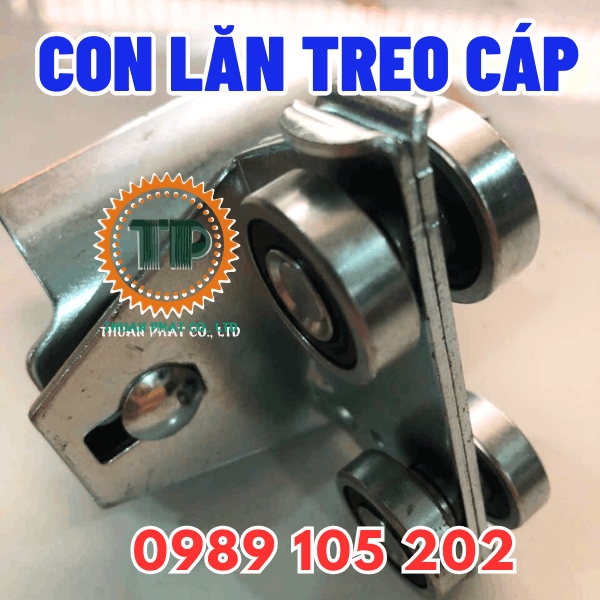

Con lăn treo cáp

Định mức của con lăn treo cáp khi lắp đặt hệ điện ray C cầu trục là 1m-1,2m một con lăn.

4.Kẹp cuối chặn cáp

Kích thước rộng 40mm, dài 83mm và cao 60mm, được làm bằng vật liệu thép mạ kẽm. Một đầu được cố định vào máng C, đầu còn lại có 2 con ốc và bảng mã dùng để cố định một đầu cáp còn lại.

Kẹp cuối chặn cáp

Trong mỗi hệ ray C cầu trục khi lắp đặt sẽ có một kẹp cuối để chặn cáp.

5.Kẹp cố định ray C

Kích thước rộng 41mm, dài 88mm và cao 37mm, được làm bằng vật liệu thép mạ kẽm. Kẹp dùng để cố định ray C vào vị trí theo như yêu cầu lắp đặt.

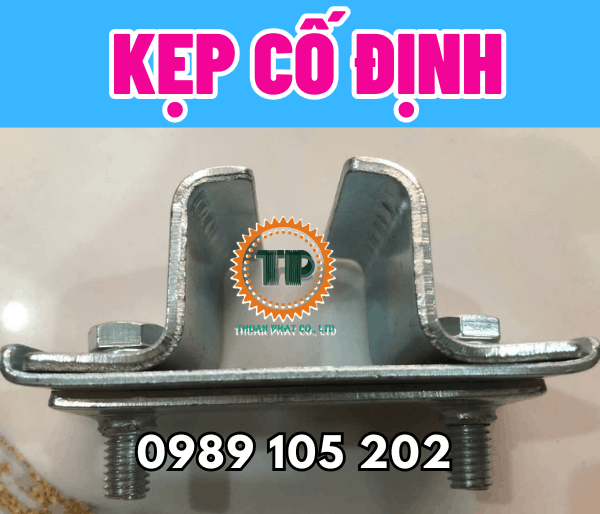

Kẹp cố định ray C

Kẹp cố định ray C được lắp theo định mức 1m-1,2m ray C là một kẹp, để giữ ổn định, không rung lắc dây cáp khi palang di chuyển.

6.Nối ray C

Có kích thước 37x39mm dài 99mm, gồm có 8 con ốc nằm ở 3 cạnh. Nó dùng để nối các thanh ray C dài 3 mét lại để có được chiều dài theo như yêu cầu lắp đặt.

Nối ray C

7.Cáp dẹt

Cáp dẹt dùng để cung cấp điện nguồn cho palang hoạt động, được gắn cố định vào các con lăn treo cáp và con lăn dẫn hướng. Một đầu cáp được lắp vào nguồn điện và đầu còn lại được lắp vào palang.

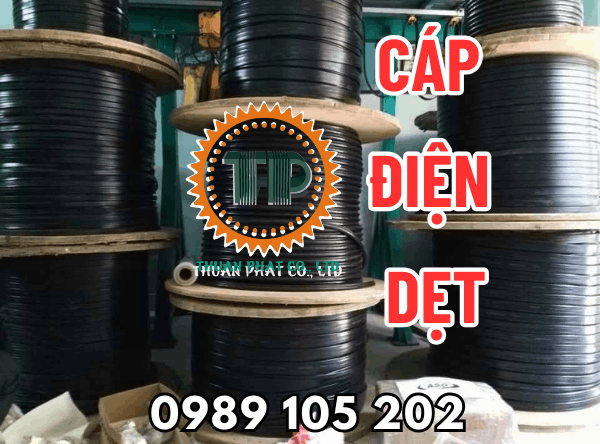

Cáp dẹt

Cáp dẹt có nhiều quy cách khác nhau để phù hợp với từng loại palang cũng như tải trọng nâng của chúng.

Công ty Cầu Trục Thuận Phát chuyên nhập khẩu và cung cấp ray C cầu trục và phụ kiện với số lượng lớn, giá cả cạnh tranh. Hàng sẵn tại kho Công ty và giao hàng trên toàn quốc.
