Cổ góp lấy điện 3 pha là gì?

139 Lượt xem

Cổ góp lấy điện 3 pha là một thiết bị được ứng rất nhiều trong thực tế đời sống như sử dụng cho hệ cầu trục, cổng trục, các bồn trong hệ thống xử lý nước thải tập trung của nhà máy sản xuất, máy đóng gói hay còn dùng cho quảng cáo và các ngành giải trí.

Cổ góp lấy điện 3 pha do Công ty thiết bị cầu trục Thuận Phát nhập khẩu trực tiếp và cung cấp rất đa dạng, có rất nhiều đường kính từ nhỏ đến lớn.

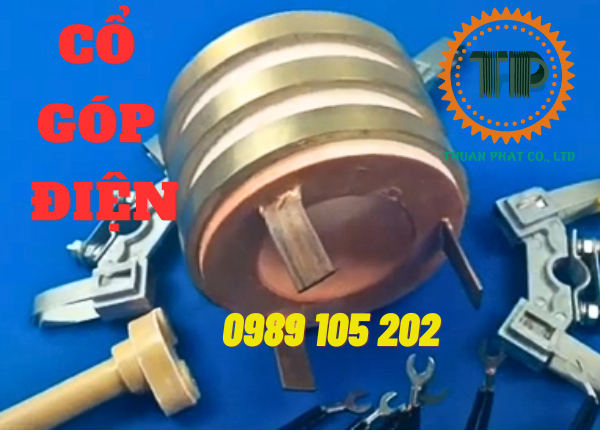

Cổ góp lấy điện 3 pha

Cấu tạo cổ góp lấy điện 3 pha gồm có 3 phần:

1. Vành góp điện: có thiết kế dạng hình trụ được lắp ghép từ các vành đồng dẫn điện, gồm 3 vành đồng xen lẫn các vành đồng là vành phíp cách điện và cứ mỗi vành phíp có 1 cây ty thẳng lên để cấp điện.

2. Giá đỡ chổi than: có nhiều tầng nhôm tương ứng với vành đồng hoặc tần phíp được liên kết với nhau qua một cây phíp. Có hai loại giá đỡ chổi than: loại giá giá đỡ chổi than rời và giá đỡ chổi than liền.

Giá đỡ chổi than rời: được làm bằng 3 kẹp nhôm riêng biệt nhau và có 1 cây ty để kế nối các kẹp nhôm lại với nhau tạo thành bộ giá đỡ chổi than 3 pha.
Giá đỡ chổi than liền: được làm bằng phíp cách điện kết nối với nhau tạo thành một khối liền.

3. Lá than cổ góp: được sản xuất bằng chất liệu đồng và cacbon, có dây ra dùng để lấy điện. Phần lá than cổ góp có rất nhiều loại nhiều kích thước lớn nhỏ khác nhau, lá than cổ góp được sản xuất bằng hợp chất pha đồng và cacbon, là một vật hao mòn chính vì thế chúng ta nên kiểm tra lá than cổ góp định kỳ xem có mòn hay chưa để thay thế kịp thời. Có một số lá than thông dụng hay sử dụng cho cổ góp lấy điện như J164, J204, D374N,…

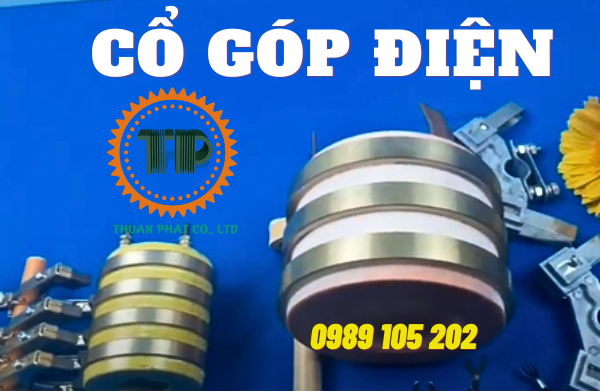

Cổ góp lấy điện 3 pha

Phân loại cổ góp lấy điện 3 pha gồm có 2 loại:

Cổ góp lấy điện 3 pha vành lõm có thiết dạng hình trụ được lắp ghép từ 3 vành đồng dẫn điện và các vành phíp cách điện, các vành đồng sẽ có một cây ty dùng để đấu điện nhưng 3 rãnh đồng sẽ lồi lên trên so với 3 rãnh phíp.
Cổ góp lấy điện 3 pha vành lồi cũng có thiết kế tương tự như cổ góp lấy điện 3 pha vành lõm nhưng điểm khác nhau là phần vành đồng sẽ âm xuống so với rãnh phíp.

Các loại cổ góp lấy điện thông dụng hiện có tại công ty:

STT	Loại cổ góp lấy điện	Loại vành	Kích thước	Đơn vị
1	Cổ góp lấy điện 2 pha	Vành lồi	20x50	mm
2	Cổ góp lấy điện 2 pha	Vành lồi	25x65	mm
3	Cổ góp lấy điện 3 pha	Vành lồi	30x70x75	mm
4	Cổ góp lấy điện 3 pha	Vành lồi	40x80x70	mm
5	Cổ góp lấy điện 3 pha	Vành lồi	50x90x80	mm
6	Cổ góp lấy điện 3 pha	Vành lồi	55x100x90	mm
7	Cổ góp lấy điện 3 pha	Vành lồi	65x112x100	mm
8	Cổ góp lấy điện 3 pha	Vành lồi	75x125x100	mm
9	Cổ góp lấy điện 3 pha	Vành lồi	85x140x125	mm
10	Cổ góp lấy điện 4 pha	Vành lồi	20x50	mm
11	Cổ góp lấy điện 4 pha	Vành lồi	25x65	mm
12	Cổ góp lấy điện 4 pha	Vành lồi	30x70x75	mm
13	Cổ góp lấy điện 4 pha	Vành lồi	40x80x95	mm
14	Cổ góp lấy điện 4 pha	Vành lồi	55x110x108	mm
15	Cổ góp lấy điện 4 pha	Vành lõm	60x140x130	mm
15	Cổ góp lấy điện 4 pha	Vành lồi	65x140x125	mm
17	Cổ góp lấy điện 5 pha	Vành lõm	40x90x100	mm
18	Cổ góp lấy điện 5 pha	Vành lồi	60x110x140	mm
19	Cổ góp lấy điện 6 pha	Vành lồi	65x115x145	mm
20	Cổ góp lấy điện 6 pha	Vành lồi	80x120x145	mm

Bên cạnh những quy cách cổ góp lấy điện có sẵn trên, Công ty thiết bị cầu trục Thuận Phát còn nhận đặt hàng gia công theo nhu cầu sử dụng, Quý khách có nhu cầu xin liên hệ 0989 105 202 để được tư vấn chi tiết hơn.

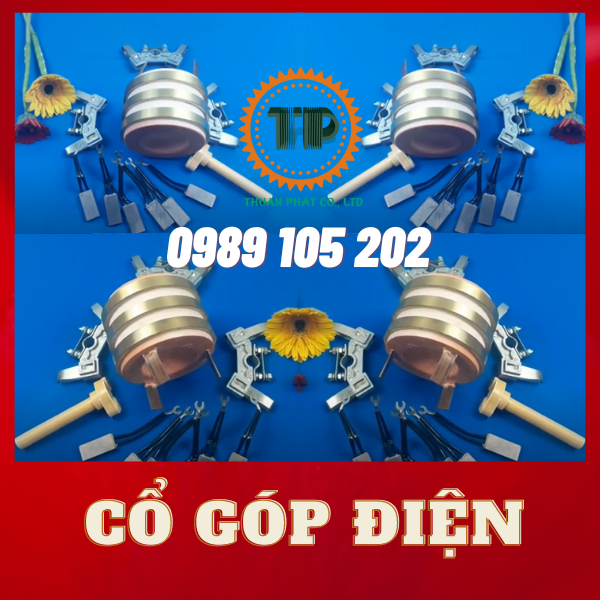

Cổ góp lấy điện 3 pha
