Khái niệm, cấu tạo, nguyên lý hoạt động và vai trò của cổ góp điện

Quý khách có khi nào nghe qua về tên gọi cổ góp điện? Hãy cùng Thuận Phát chúng tôi tìm hiểu về chi tiết về cổ góp điện nhé. Với kinh nghiệm lâu năm trong ngành thiết bị cầu trục, chúng tôi sẽ chia sẻ cụ thể cho Quý khách về cấu tạo, nguyên lý hoạt động và vai trò của cổ góp điện và hy vọng sẽ giúp Quý khách hoàn toàn có thể tự tin, yên tâm khi lựa chọn mua và sử dụng nó.

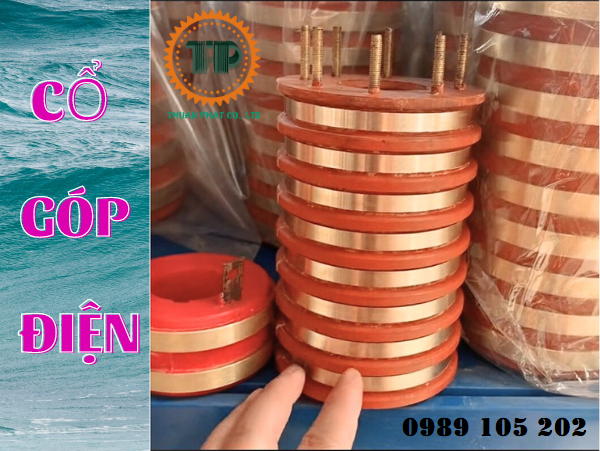

Cổ góp điện

Khái niệm cổ góp điện:

       Trong hệ thống điện công nghiệp thì ta thường nghe các nhân viên kỹ thuật gọi tên những thiết bị quen thuộc như cổ góp, chổi than, biến tần,…

       Vậy khái niệm cổ góp điện (tên tiếng Anh là slip ring) là gì? Nó là một thiết bị có dạng hình trụ tròn, được tạo thành từ những vành quấn quanh. Một bộ cổ góp thông thường bao gồm chổi than, vành góp, giá đỡ chổi than. Nó thường dùng cho các ru lô quấn nhả cáp hay các động cơ điện.

      Trên thị trường, cổ góp điện (slip ring) đều được bán tại các cửa hàng, doanh nghiệp thiết bị kỹ thuật. Cổ góp điện (slip ring) được chế tạo sẵn và phân chia các loại theo pha bao gồm 2P, 3P, 4P, 5P, 6P, 8P,…

      Trong quá trình sử dụng, Quý khách cần phải kiểm tra định kỳ để phát hiện những ăn mòn, thay thế và điều chỉnh kịp thời để đảm bảo tiếp xúc tốt cho vành góp và chổi than. Khi phát hiện chổi than bị mòn thì Quý khách hãy tìm mua lá than rời để thay thế, việc thay thế này cũng khá dễ dàng.

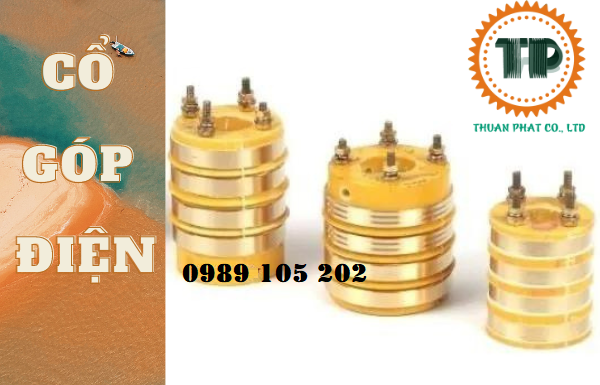

Cổ góp điện

Cấu tạo của cổ góp điện:

Bộ cổ góp điện hoạt động tốt thì cần phải được sản xuất gồm đủ 3 bộ phận cơ bản là chổi than dẫn điện, vành góp điện và giá đỡ chổi than. Trong đó:

+ Chổi than: là một chi tiết dẫn điện, được tạo nên từ những lá đồng hợp kim, tác dụng tiếp xúc giữa phần động và phần tĩnh. Việc lựa chọn kích thước lớn bé của chổi than sẽ phụ thuộc rất nhiều vào yếu tố công suất dòng điện chạy qua.

+ Vành góp: được tạo nên từ những lá đồng nguyên chất, giữa các pha được cách điện bằng chất phíp.

+ Giá đỡ chổi than: phần giá đỡ được liên kết vào một cây ty, cây ty được cố định tại một vị trí sao cho lá than phải tiếp xúc với vành đồng.

Việc lắp đặt các chi tiết này khá đơn giản, thao tác gọn nhẹ làm sao sự tiếp xúc tốt giữa vành góp và chổi than là đạt. Nếu việc tiếp xúc không đảm bảo thì hiệu quả sẽ giảm sút. Những cổ góp này thường phải được che chắn kín, bảo bọc cẩn thận, khô ráo, tuyệt đối phải tránh nước để không gây ra chập điện, mô ve có khả năng gây cháy nổ.

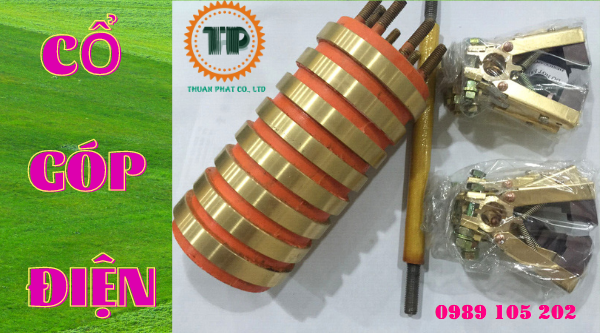

Cổ góp điện

Nguyên lý hoạt động của cổ góp điện:

Mỗi thiết bị đều có nguyên lý hoạt động riêng. Riêng cổ góp điện sẽ hoạt động theo nguyên lý 2 chiều.

• Khi dòng điện được đưa vào giá đỡ chổi than thì đồng thời sẽ có dòng điện ở cực của vành góp.
• Khi cấp điện từ cực của vành góp thì đồng thời chổi than cũng có điện.

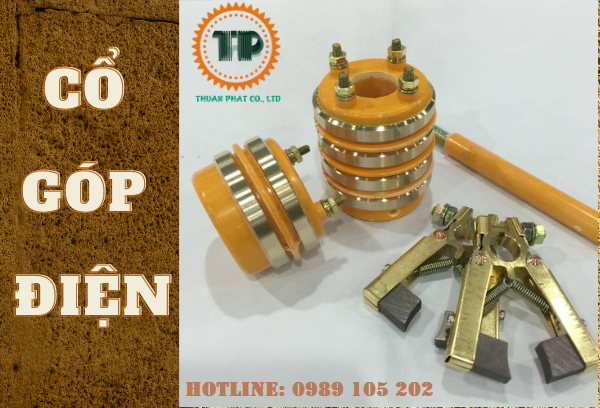

Cổ góp điện

Vai trò của cổ góp điện:

Bộ cổ góp điện có vai trò cung cấp nguồn điện từ bên ngoài để vào giúp động cơ hay motor luôn hoạt động quay.

Tùy theo mỗi hệ thống, mỗi công việc mà Quý khách sẽ lựa chọn loại bộ cổ góp điện 2 pha hay 3 pha hay 4 pha hay 6 pha hoặc 8 pha.

Mục đích cuối cùng chính là nó có thể đáp ứng các yêu cầu công việc và mang lại hiệu quả hoạt động cao nhất có thể.

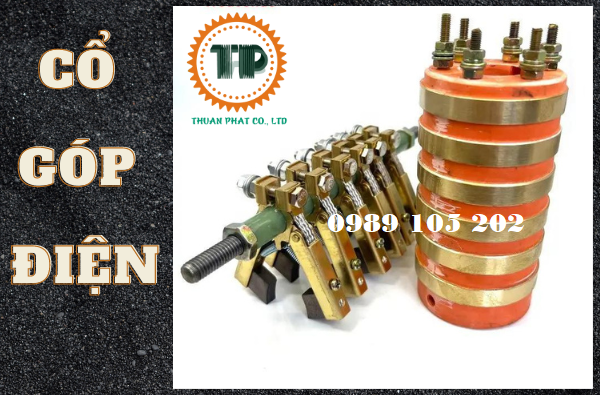

Cổ góp điện

Một số cổ góp điện thông dụng:

Một số cổ góp điện thông dụng Quý khách có thể tham khảo sau đây:

* Cổ góp điện 2 Pha

• Cổ góp điện 2 Pha 20*50*50mm
• Cổ góp điện 2 Pha 25*65*55mm
• Cổ góp điện 2 Pha 20*60*50mm
• Cổ góp điện 2 Pha 25*60*50mm

* Cổ góp điện 3 Pha

• Cổ góp điện 3 Pha 30*70*75mm
• Cổ góp điện 3 Pha 40*80*70mm
• Cổ góp điện 3 Pha 55*100*90mm
• Cổ góp điện 3 Pha 65*112*100mm
• Cổ góp điện 3 Pha 75*125*110mm
• Cổ góp điện 3 Pha 85*140*125mm
• Cổ góp điện 3 Pha 90*160*140mm

* Cổ góp điện 4 Pha

• Cổ góp điện 4 Pha 20*50*75mm
• Cổ góp điện 4 Pha 25*65*90mm
• Cổ góp điện 4 Pha 20*60*90mm

* Cổ góp điện 5 Pha

• Cổ góp điện 5 Pha 55*110*108mm
• Cổ góp điện 5 Pha 60*140*130mm
• Cổ góp điện 5 Pha 65*140*125mm

* Cổ góp điện 6 Pha 65*130*145mm

* Cổ góp điện 8 Pha 75*140*247mm

Cổ góp điện

Bên cạnh cổ góp điện, công ty Thuận Phát còn cung cấp cổ góp điện 6 pha. Quý khách hàng có thể xem chi tiết về cổ góp điện 6 pha tại đây >>>BẤM TẠI ĐÂY<<< và có thể tìm hiểu tất cả các loại cổ góp điện do Thuận Phát cung cấp tại đây >>>BẤM TẠI ĐÂY<<<
