Cổ góp điện 6 pha là gì? Cấu tạo, nguyên lý hoạt động, ứng dụng và lưu ý

184 Lượt xem

Cổ góp điện 6 pha là gì? Cấu tạo, nguyên lý hoạt động, ứng dụng và lưu ý trong sản xuất như thế nào, Quý độc giả hãy cùng đơn vị hàng đầu cung cấp cổ góp điện các loại là Công ty thiết bị cầu trục Thuận Phát tìm hiểu, chia sẻ qua bài viết này.

Cổ góp điện 6 pha là gì?

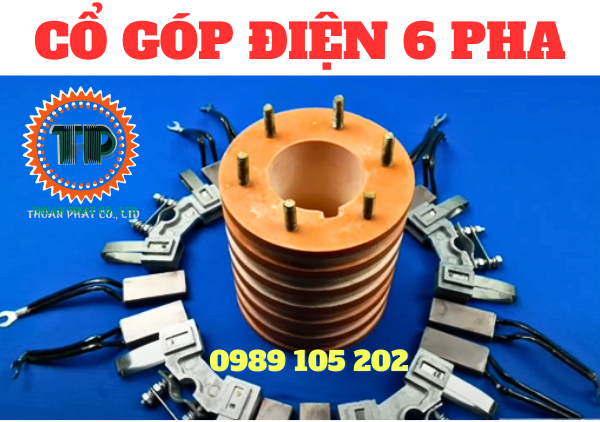

Cổ góp điện 6 pha là bộ thiết bị điện lấy điện dạng xoay hình trụ rỗng có 6 vành trượt bằng đồng nguyên chất bóng sáng và xoay xung quanh, có 6 cực tương ứng với 6 pha lấy điện vào và cấp điện ra, giữa các vành đồng là các rãnh được gia công từ hợp chất cách điện.

Cổ góp điện 6 pha

Cổ góp điện 6 pha

Một bộ cổ góp điện cần quan tâm 3 kích thước: đường kính ngoài, đường kính trong và chiều cao, cụ thể:

Đường kính trong của cổ góp điện 6 pha là kích thước độ rỗng bên trong hình trụ.
Đường kính ngoài của cổ góp điện 6 pha là kích thước đường kính hình trụ bên ngoài.
Chiều cao cổ góp chính bằng chiều cao hình trụ hay còn gọi là chiều cao vành góp.

Cổ góp điện 6 pha

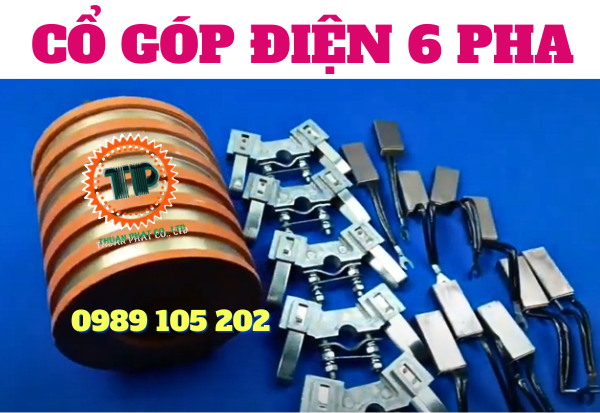

Cấu tạo của bộ cổ góp điện 6 pha gồm 3 bộ phận chính sau:

Bộ giá đỡ chổi than gồm 6 cái giá đỡ + 1 cây phíp
Lá than được làm từ hợp chất đồng carbon (12 lá than)
Vành góp điện gồm có 6 lá đồng tròn được gia cố đồng tâm, cách đều vào 1 ống trụ cách điện.

Tất cả các bộ phận trên được gắn gia cố lại với nhau tạo thành 1 bộ cổ góp điện 6 pha hoàn chỉnh ứng dụng hiệu quả cao vào công nghiệp sản xuất.

Cổ góp điện 6 pha

Cổ góp điện 6 pha

Nguyên lý hoạt động của bộ cổ góp điện 6 pha

Cổ góp điện 6 pha hoạt động dựa trên nguyên lý 2 chiều, tức là khi đưa nguồn điện vào 6 giá đỡ chổi than ta sẽ nhận được nguồn ra từ 6 cực trên vành góp và ngược lại khi đưa dòng điện vào các pha ở các cực của vành góp thì ta nhận được nguồn ra ở giá đỡ chổi than.

Hay nói khác đi, cổ góp điện 6 pha hoạt động hoạt động bằng cách lấy điện dạng xoay 6 pha quanh tâm nhờ sự ma sát giữa các lá than lên 6 vành đồng dẫn điện để lấy điện vào và cung cấp nguồn điện đầu ra cho động cơ điện.

Cổ góp điện 6 pha

Cổ góp điện 6 pha

Ứng dụng của cổ góp điện 6 pha

Ngày nay, ứng dụng của cổ góp điện rất rộng rãi, đặc biệt là các ngành sản xuất công nghiệp khi hệ thống không thể đấu điện trực tiếp vào mà phải thông qua bộ cổ góp điện như máy ép nhiệt, hệ thống hay các bồn xử lý nước thải công nghiệp và nước thải sinh hoạt, máy đóng gói bao bì, các đèn trang trí quảng cáo, cẩu trục hay tàu lượn trong các khu vui chơi giải trí,…

Lưu ý khi sử dụng cổ góp điện 6 pha

Cổ góp điện 6 pha là bộ cổ góp điện đặc biệt, nên hầu như đều phải đặt gia công theo đúng kích thước mong muốn. Đơn vị nhận gia công rất ít và thời gian gia công lâu thường 1 tháng nên bạn cần cân nhắc thời gian chờ này để tránh ảnh hưởng đến tiến độ sản xuất.
Trong quá trình hoạt động liên tục, chổi than hay lá than sẽ trượt tiếp điện quanh vành đồng dẫn đến sự mài mòn ảnh hưởng đến hoạt động của cổ góp điện và bạn cần phải thay cổ góp bằng điện mới. Chính vì thế, nhằm tiết kiệm chi phí cho người sử dụng, nhà sản xuất đã chế tạo ra lá than rời bán riêng dùng để thay thế. Lá than cũng có nhiều loại khác nhau để phù hợp với kích cỡ của vành đồng, thường dùng có lá than J204 hay J164.
Kiểm tra chắc chắn việc lắp đặt đảm bảo tiếp xúc tốt giữa chổi than và vành đồng để đạt hiệu quả công việc tối ưu. Ngược lại, nếu việc tiếp xúc không đảm bảo sẽ làm cho hiệu quả hoạt động bị giảm sút đáng kể.
Lắp đặt cổ góp điện 6 pha hay bất kỳ thiết bị điện nào cũng lưu ý che chắn, tránh nước, khói, bụi, các tác nhân dễ cháy để không chập điện, cháy nổ.

Cổ góp điện 6 pha

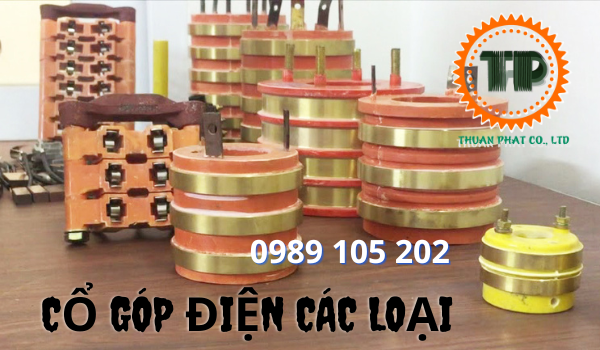

Cổ góp điện 6 pha và các pha khác

Quý độc giả có thể tham khảo tìm hiểu thêm các thông tin về cổ góp điện 6 pha và các loại cổ góp điện trên website www.cautructhuanphat.com của chúng tôi. Cam kết các sản phẩm luôn có sẵn, chất lượng đảm bảo, giao hàng miễn phí trên toàn quốc.

Xem thêm về Cổ góp điện 6 pha >>>CLICK HERE<<<
