Cổ góp điện 10 pha là gì và lưu ý khi sử dụng

169 Lượt xem

Cổ góp điện 10 pha là gì và lưu ý khi sử dụng gồm những gì? Quý độc giả hãy cùng đơn vị hàng đầu cung cấp cổ góp điện các loại là Công ty thiết bị cầu trục Thuận Phát tìm hiểu, chia sẻ chi tiết qua bài viết bên dưới.

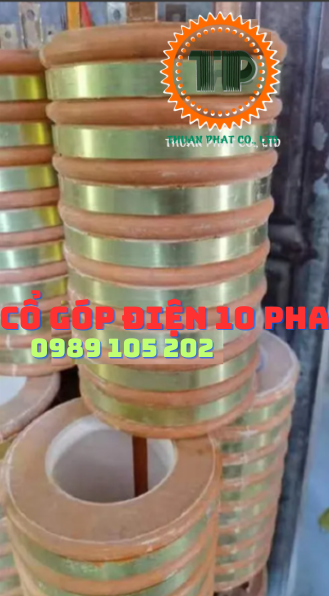

Cổ góp điện 10 pha

Cổ góp điện 10 pha

Cổ góp điện 10 pha là gì và lưu ý khi sử dụng gồm những gì? Chúng ta cùng tìm hiểu từng bước nhé.

Cổ góp điện 10 pha là gì?

Cổ góp điện 10 pha là bộ thiết bị điện lấy điện dạng xoay hình trụ rỗng có 10 vành trượt bằng đồng nguyên chất bóng sáng và xoay xung quanh, có 10 cực tương ứng với 10 pha lấy điện vào và cấp điện ra, giữa các vành đồng là các rãnh được gia công từ hợp chất cách điện.

Một bộ cổ góp điện có 3 kích thước cần lưu ý: đường kính ngoài, đường kính trong và chiều cao, cụ thể:

Kích thước độ rỗng bên trong hình trụ: đường kính trong của cổ góp điện 10 pha.
Kích thước đường kính hình trụ bên ngoài: đường kính ngoài của cổ góp điện 10 pha.
Chiều cao hình trụ hay còn gọi là chiều cao vành góp: chiều cao cổ góp điện 10 pha.

Cấu tạo của bộ cổ góp điện 10 pha gồm 3 bộ phận chính sau:

Bộ giá đỡ chổi than gồm 10 cái giá đỡ + 1 cây phíp
Lá than được làm từ hợp chất đồng carbon (bộ 20 lá than)
Vành góp điện đồng tâm, cách đều vào 1 ống trụ cách điện: gồm có 10 lá đồng tròn.

Tất cả các linh kiện, phụ tùng trên được gắn lại với nhau tạo thành 1 bộ cổ góp điện 10 pha hoàn chỉnh, thẩm mỹ và hiệu quả cao.

Cổ góp điện 10 pha

Cổ góp điện 10 pha

Nguyên lý hoạt động của bộ cổ góp điện 10 pha

Cổ góp điện 10 pha hoạt động dựa trên nguyên lý 2 chiều ra và vào, tức là khi đưa nguồn điện vào 10 giá đỡ chổi than ta sẽ nhận được nguồn ra từ 10 cực trên vành góp và ngược lại khi đưa dòng điện vào các pha ở các cực của vành góp thì ta nhận được nguồn ra ở giá đỡ chổi than.

Cổ góp điện 10 pha hoạt động hoạt động bằng cách lấy điện dạng xoay 10 pha quanh tâm nhờ sự ma sát giữa các lá than lên 10 vành đồng dẫn điện để lấy điện vào và cung cấp nguồn điện ra.

Ứng dụng của cổ góp điện 10 pha

Ứng dụng cổ góp điện 10 pha vào các ngành sản xuất công nghiệp khi hệ thống không thể đấu điện trực tiếp vào mà phải thông qua bộ cổ góp điện như máy ép nhiệt, hệ thống xử lý nước thải môi trường, máy đóng gói,...

Cổ góp điện 10 pha

Cổ góp điện 10 pha

Những lưu ý khi dùng cổ góp điện 10 pha

Lá than cũng có nhiều loại khác nhau để phù hợp với kích cỡ của vành đồng, thường dùng có lá than J204 hay J164 với kích thước tương đồng. Khi hoạt động liên tục, chổi than hay lá than sẽ trượt tiếp điện quanh vành đồng dẫn đến sự mài mòn ảnh hưởng đến hoạt động của cổ góp điện và bạn cần phải thay cổ góp bằng điện mới. Chính vì thế, nhà sản xuất đã chế tạo ra lá than rời bán riêng dùng để thay thế nhằm tiết kiệm chi phí khi sử dụng.
Kiểm tra chắc chắn việc lắp đặt đảm bảo tiếp xúc tốt giữa chổi than và vành đồng để đạt hiệu quả công việc tối ưu. Ngược lại, nếu việc tiếp xúc không đảm bảo sẽ làm cho hiệu quả hoạt động bị giảm sút đáng kể.
Khi gắn vào xưởng cần lưu ý vị trí gắn phải được che chắn kín, tránh tiếp xúc với nước, khói, bụi, chất dễ cháy, hóa chất,... để khỏi chập điện, cháy nổ.

Quý độc giả có thể tham khảo tìm hiểu thêm các thông tin cổ góp điện rất đa dạng và phong phú tại website www.cautructhuanphat.com của Công ty Thuận Phát. Cam kết các sản phẩm chính hãng.
